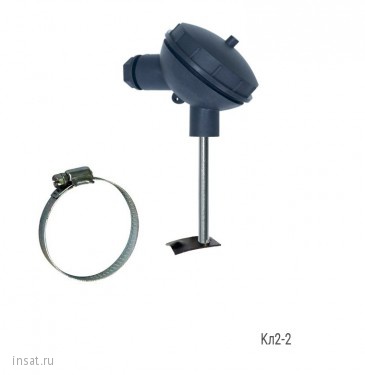

ТСМr (ТСПr)-Кл2-2 Рэлсиб

ТСМr (ТСПr)-Кл2-2
Производитель: Рэлсиб
Номер по каталогу: 158135 Производитель: Рэлсиб Цена: 1 650.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл2-2 предназначены для контроля температуры труб различных диаметров.
*Цена может быть изменена в зависимости от модификации
  • Техническое описание
  • Документация

ТСМr (ТСПr)-Кл2-2

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

  • термопреобразователь сопротивления ТСХr-Кл2-2 - 1 шт;
  • паспорт - 1 шт

Технические характеристики

НСХ 50М; Pt100; Pt1000
Кол-во чувствительных элементов
 1, 2 (2-х пров. сх.)
Пределы допускаемой абсолютной
погрешности измерений
 ±(1,0 + 0,01|t|)
Диапазон измеряемой температуры, °С
 -50…+180
Время термической реакции, с
 15
Максимальный измерительный ток, мА
для 50М:
для Pt100, Pt1000:
 0,5
0,2
Схема соединений 2-х; 3-х проводная
Диаметр хомута, мм 20; 40; 60; 80; 120
Габаритные размеры контактной площадки, мм,
не более
 10х1
Диаметр клеммной головки, мм
 45
Максимальный измерительный ток, мА
для 50М:
для Pt100, Pt1000:
 0,5
0,2
Материал контактной площадки
 12Х18Н10Т
Материал клеммной головки ABS пластик
Средний срок службы, не менее, лет
 10
• удобство монтажа

• высокая точность
• хороший доступ к клеммам при теплоизоляции трубы

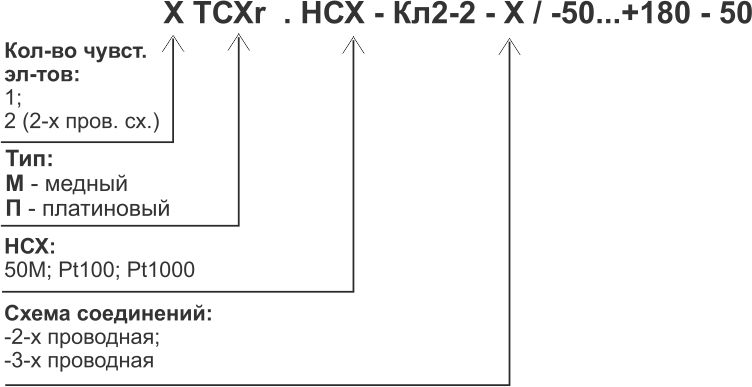

Модификации

Модификации ТСМr (ТСПr)-Кл2-2.jpg
