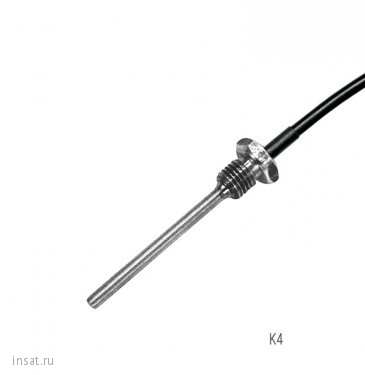

ТСПr-К4н Рэлсиб

ТСПr-К4н

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

• термопреобразователь сопротивления ТСПr–К4н - 1 шт
• паспорт - 1 шт

Технические характеристики

НСХ	50П, 100П, Pt100, Pt1000
Класс допуска	В
Кол-во чувствительных элементов	1
Пределы допускаемой абсолютной погрешности измерений	±(0,3 + 0,005|t|)
Диапазон измеряемой температуры, °С	-196 до +150
Время термической реакции, с, не более (при скорости потока 1 м/с в воде,процент полного изменения показаний 63,2%)	10 / 4,0; 12 / 5,0; 15 / 6,0; 20 / 8,0
Длина монтажной части, мм	200; 250; 320
Диаметр монтажной части, мм	4,0; 5,0; 6,0; 8,0
Схема соединений	3-х, 4-х - проводная
Тип резьбы	М12×1,5 / 4,0; 5,0 М20×1,5 / 6,0; 8,0 G1/4 / 4,0; 5,0 G1/2 / 6,0; 8,0
Минимальная глубина погружения/ диам. монт. ч., мм	70 / 4,0; 5,0 90 / 6,0; 8,0
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	4
Средний наработка до отказа, не менее, ч	42144

• контроль температуры жидких и сыпучих сред,
• диапазон измерения температуры: -196 до +150 °С
