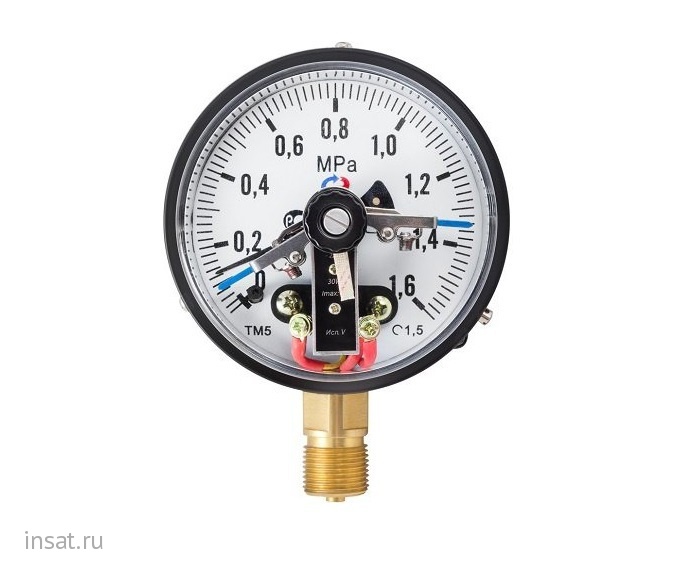

Манометр ТМ5 IP54 (ТМ-510.05 IP54) РОСМА РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометр с диапазоном показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10  и резьбой М20х1.5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-510.05, диаметр 100, класс 1,5, резьба М20х1,5, IP54	Руб. с НДС, шт.
ТМ-510Р.05 (0-0,1МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-0,16МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-0,25МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-0,4МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-0,6МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-1МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-1,6МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-2,5МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-4МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-6МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-10МРа) М20х1,5.1,5.IP54	3 185
ТМ-510Р.05 (0-16МРа) М20х1,5.1,5.IP54	3 590
ТМ-510Р.05 (0-25МРа) М20х1,5.1,5.IP54	3 590
ТМ-510Р.05 (0-40МРа) М20х1,5.1,5.IP54	3 590
ТМ-510Р.05 (0-60МРа) М20х1,5.1,5.IP54	3 590
ТМ-510Р.05 (0-100МРа) М20х1,5.1,5.IP54	5 680
Манометр ТМ-510.05, диаметр 100, класс 1,5, резьба G1/2, IP54
ТМ-510Р.05 (0-0,1МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-0,16МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-0,25МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-0,4МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-0,6МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-1МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-1,6МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-2,5МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-4МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-6МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-10МРа) G1/2.1,5.IP54	3 185
ТМ-510Р.05 (0-16МРа) G1/2.1,5.IP54	3 590
ТМ-510Р.05 (0-25МРа) G1/2.1,5.IP54	3 590
ТМ-510Р.05 (0-40МРа) G1/2.1,5.IP54	3 590
ТМ-510Р.05 (0-60МРа) G1/2.1,5.IP54	3 590
ТМ-510Р.05 (0-100МРа) G1/2.150С.1,5	5 680

Стандартная электрическая схема – Исполнение V (05), ТМ-510, ТМ-610 могут быть исполнением I…VI (01…06); ТВ-510, ТВ-610 – исполнение I, II или V (01, 02 или 05); ТМВ-510, ТМВ-610 – исполнение I, II, V или VI (01, 02, 05 или 06).

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

Варианты исполнения манометров

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:

• Электрическая схема:
• исполнение I (ОЗ — один замыкающий контакт)
• исполнение II (ОР — один размыкающий контакт)
• исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
• исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
• исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
• исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
  • максимальное напряжение: -220 В, ~380 В
  • максимальный ток: 1, А
• максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Диаметр корпуса	100, 150 мм
Класс точности	1,5
Диапазон показаний давлений	ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТВ* −0,1…0 МПа ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — только исполнение I, II, V. ** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C	Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Конструкция	Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Принцип действия	Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Электриеская схема	Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)  Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ)
Тип контактов	с магнитным поджатием, серебряное покрытие
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний	±4
Корпус	IP54, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Подключение	Через электрический разъем сзади на корпусе
Приесоединение	Радиальное
Резьба присоединения	G½ или М20×1,5
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Радиальное присоединение

Основные размеры (мм), вес (кг):

Ø	D1	D2	b	h	f	m	L	S	G	Вес
100	100	98	44	83	16	39	40	17	G½ или M20×1,5	0,46
150	152	149	50	106	16	38	40	17		0,74

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
	150 мм	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	Исполнение I (ОЗ)	1
	Исполнение II (ОР)	2
	Исполнение III (ЛРПР)	3
	Исполнение IV (ЛЗПЗ)	4
	Исполнение V (ЛРПЗ)	5
	Исполнение VI (ЛЗПР)	6
Диапазон показаний	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения		М20×1,5; G½
Класс точности		1,5
Степень защиты		IP54

Пример обозначения:
ТМ − 5 1 0 Р. 05 (0−10 МПа) G½. 1,5 IP54
