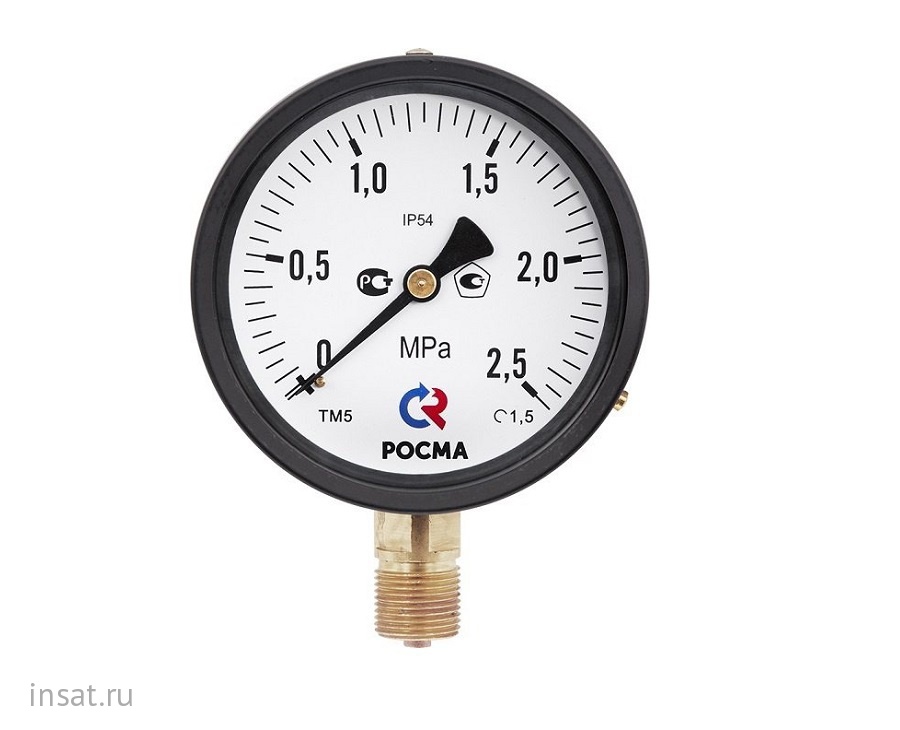

Манометр ТМ6 IP54 (ТМ-610 IP54) РОСМА РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометр с диапазоном показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10  и резьбой М20х1.5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-610, диаметр 150, класс 1,5, резьба M20x1.5, IP54	Цена с НДС, руб.
ТМ-610Р.00 (0-0,1МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-0,16МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-0,25МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-0,4МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-0,6МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-1,0МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-1,6МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-2,5МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-4МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-6МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-10МРа) М20х1,5.1,5.IP54	1 740
ТМ-610Р.00 (0-16МРа) М20х1,5.1,5.IP54	1 775
ТМ-610Р.00 (0-25МРа) М20х1,5.1,5.IP54	1 775
ТМ-610Р.00 (0-40МРа) М20х1,5.1,5.IP54	1 775
ТМ-610Р.00 (0-60МРа) М20х1,5.1,5.IP54	1 775
ТМ-610Р.00 (0-100МРа) М20х1,5.1,5.IP54	4 270

Тип ТМ (ТВ, ТМВ), серия 10. Манометры общего назначения для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса	63, 100, 150 мм
Класс точности	Ø100, 150 1,0 Ø63 1,5
иапазон показаний давлений	ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа ТВ −0,1…0 МПа ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Корпус	Ø63 — IP40 Ø100, 150 — IP40 (IP54 под заказ) Сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Штуцер	Медный сплав
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Радиальное или осевое (Ø63) Радиальное (Ø100, 150)
Резьба присоединения	Ø100, 150 M20×1,5 Ø63 G¼ / M12×1,5 * - под заказ другие резьбы
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Радиальное присоединение


Осевое присоединение (Ø63 мм)


Исполнение с задним фланцем и радиальным присоединением (Ø100, 150 мм)


Основные размеры (мм), вес (кг):

Ø	D1	D2	b	e	h	f	S	G	C	a	d	Вес
100	101	98	47	21	82	17	17	M20×1,5	80±0,2	3	5,5	0,4
100*			46		84							0,57
150	151	148	47	23	104	18	17		128±0,4	4	7	0,8
150*			50		120	19						1,05

* — 100 МПа

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
	150 мм	6
Материал корпуса	сталь	1
Материал штуцера и измерительного элемента	медный сплав, сталь	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения	100, 150 мм	М20×1,5; G½
Класс точности		1,5
Степень защиты		IP54

Пример обозначения:ТМ − 5 1 0 Р.00 (0−1 МПа) М20×1,5. 1,5 IP54
