Манометр ТМ6 МТИ (ТМ-610 МТИ) РОСМА РОСМА

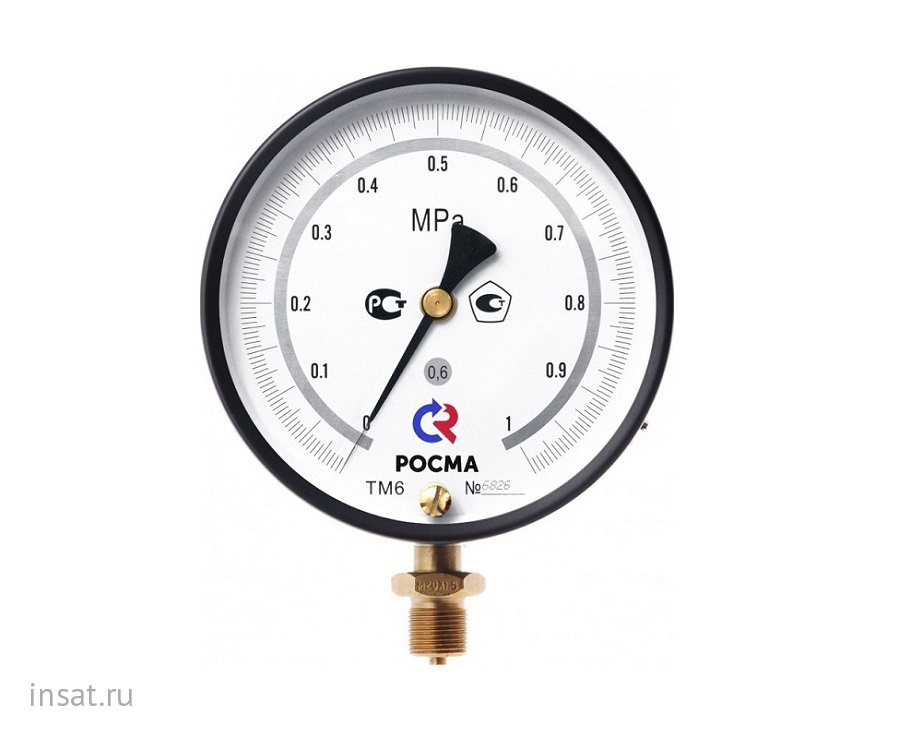

Манометр ТМ6 МТИ (ТМ-610 МТИ)
Производитель: РОСМА
Номер по каталогу: 85244 Производитель: РОСМА Цена: 7 100.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Манометр точных измерений, серия 10, диаметр 150 мм
  • Техническое описание
  • Документация
Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометры с диапазоном показаний давлений 0… 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10, классом точности 1,0, резьбой М20х1,5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-610МТИ, диаметр 150, класс 1,0, резьба М20х1,5 Руб с НДС за шт.
ТМ-610РМТИ.00 (0-0,06МРа) М20х1,5.1,0 7 150
ТМ-610РМТИ.00 (0-0,1МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-0,16МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-0,25МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-0,4МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-0,6МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-1МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-1,6МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-2,5МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-4МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-6МРа) М20х1,5.1,0 7 100
ТМ-610РМТИ.00 (0-10МРа) М20х1,5.1,0 7 100

ТМ-610РМТИ.00 (0-16МРа) М20х1,5.1,0 7 435
ТМ-610РМТИ.00 (0-25МРа) М20х1,5.1,0 7 435
ТМ-610РМТИ.00 (0-40МРа) М20х1,5.1,0 7 435
ТМ-610РМТИ.00 (0-60МРа) М20х1,5.1,0 7 435
ТМ-610РМТИ.00 (0-100МРа) М20х1,5.1,0 8 150
Манометр ТМ-610МТИ, диаметр 150, класс 0,6, резьба М20х1,5
ТМ-610РМТИ.00 (0-0,06МРа) М20х1,5.0,6 7 150
ТМ-610РМТИ.00 (0-0,1МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-0,16МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-0,25МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-0,4МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-0,6МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-1МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-1,6МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-2,5МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-4МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-6МРа) М20х1,5.0,6 7 100
ТМ-610РМТИ.00 (0-10МРа) М20х1,5.0,6 7 100

ТМ-610РМТИ.00 (0-16МРа) М20х1,5.0,6 7 435
ТМ-610РМТИ.00 (0-25МРа) М20х1,5.0,6 7 435
ТМ-610РМТИ.00 (0-40МРа) М20х1,5.0,6 7 435
ТМ-610РМТИ.00 (0-60МРа) М20х1,5.0,6 7 435
ТМ-610РМТИ.00 (0-100МРа) М20х1,5.0,6 8 150
Манометр ТМ-610МТИ, диаметр 150, класс 0,4, резьба М20х1,5
ТМ-610РМТИ.00 (0-0,06МРа) М20х1,5.0,4 8 610
ТМ-610РМТИ.00 (0-0,1МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-0,16МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-0,25МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-0,4МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-0,6МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-1МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-1,6МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-2,5МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-4МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-6МРа) М20х1,5.0,4 8 110
ТМ-610РМТИ.00 (0-10МРа) М20х1,5.0,4 8 110

ТМ-610РМТИ.00 (0-16МРа) М20х1,5.0,4 8 150
ТМ-610РМТИ.00 (0-25МРа) М20х1,5.0,4 8 150
ТМ-610РМТИ.00 (0-40МРа) М20х1,5.0,4 8 150
ТМ-610РМТИ.00 (0-60МРа) М20х1,5.0,4 8 150
ТМ-610РМТИ.00 (0-100МРа) М20х1,5.0,4 8 170

Тип ТМ (ТМВ) — МТИ, серия 10. Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C.

Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0.

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.

Диаметр корпуса  150 мм
 Класс точности  0,4 / 0,6 / 1,0
 Диапазон показаний давлений
ТМ 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* - под заказ

 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
 Рабочая температура Окружающая среда: −60…+60 °C
Измеряемая среда: до +100 °C
При поверке: +23±2 °C
 Корпус  IP40, силумин, цвет черный
 Кольцо  Сталь 10, цвет черный
 Штуцер  Медный сплав
 Чувствительный элемент  Медный сплав (ВПИ до 6 МПа)
Сталь 38ХМ (ВПИ от 10 МПа)
 Трибко-секторный механизм  Медный сплав
 Циферблат  Алюминий, шкала черная на белом фоне
 Стекло  Минеральное
 Корректор нуля  На стекле
 Приесоединение  Радиальное
 Резьба присоединения M20×1,5 (под заказ G1/2)
 Межповерочный интервал  2 года
 Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88


Чертежи
РОСМА Тип ТМ (ТМВ) — МТИ, серия 10 схема.jpg

Основные размеры (мм), вес (кг):
Ø D1 D2 b h f S G Вес
150 150 149 51 115 21 27 M20×1,5 0,92

Карта заказа

Тип манометр ТМ
мановакуумметр ТМВ
Диаметр корпуса 150 мм 6
Материал корпуса корпус — силумин;
кольцо — сталь 		1
Материал штуцера и чувствительного элемента медный сплав 0
Присоединение (расположение штуцера) радиальное РМТИ
Гидрозаполнение нет 0
Электроконтактная приставка нет 0
Диапазон показаний ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения   M20×1,5 или G1/2
Класс точности   0,4
0,6
1


Пример обозначения:
ТМ − 6 1 0 РМТИ. 00 (0−16 МПа) M20×1,5. 0,6

РОСМА Тип ТМ (ТМВ) — МТИ, серия 10. Спецификация
