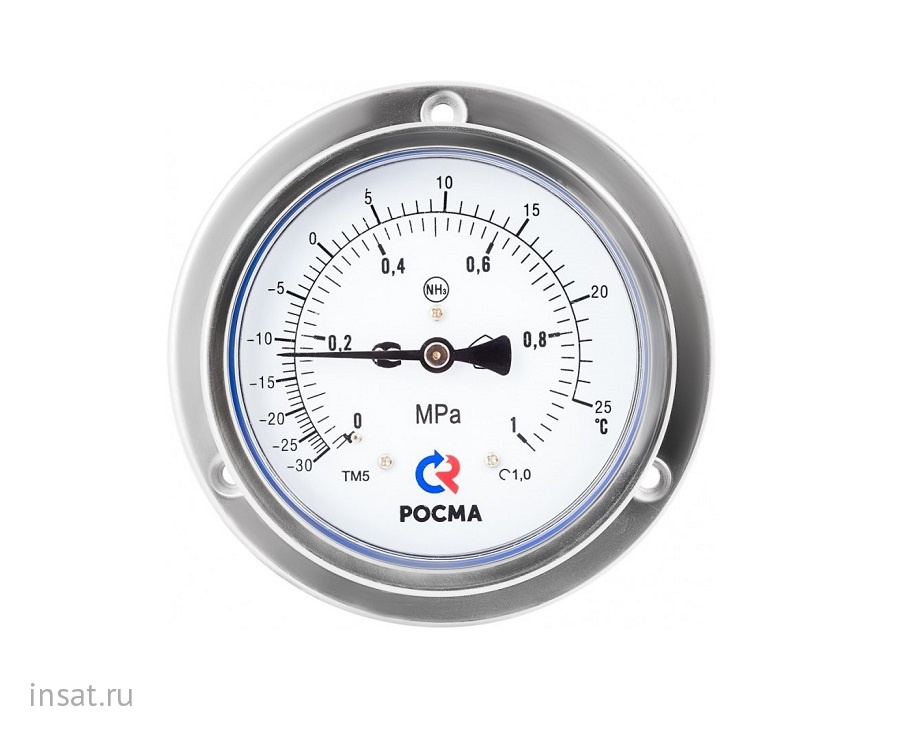

Манометр ТМ6 NH3 (ТМ-621 NH3) РОСМА РОСМА

Приборы с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометр с диапазоном показаний давлений 0…0,6 (-30...+10С) / 1 (-30...+25С) / 4 (-30...+70С) и резьбой М20х1.5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-621, диаметр 150, класс 1,0, резьба М20х1,5	Цена с НДС, руб.
ТМ-621Р.00 (0-0,6МРа) (-30…+10С) М20х1,5.1,0 NH3	5 920
ТМ-621Р.00 (0-1МРа) (-30…+25С) М20х1,5.1,0 NH3	5 920
ТМ-621Р.00 (0-4МРа) (-30…+70С) М20х1,5.1,0 NH3	5 920
ТМ-621ТЭ.00 (0-0,6МРа) (-30…+10С) М20х1,5.1,0 NH3	6 395
ТМ-621ТЭ.00 (0-1МРа) (-30…+25С) М20х1,5.1,0 NH3	6 395
ТМ-621ТЭ.00 (0-4МРа) (-30…+70С) М20х1,5.1,0 NH3	6 395
Манометр ТМ-621, диаметр 150, класс 1,0, резьба G1/2
ТМ-621Р.00 (0-0,6МРа) (-30…+10С) G1/2.1,0 NH3	5 920
ТМ-621Р.00 (0-1МРа) (-30…+25С) G1/2.1,0 NH3	5 920
ТМ-621Р.00 (0-4МРа) (-30…+70С) G1/2.1,0 NH3	5 920
ТМ-621ТЭ.00 (0-0,6МРа) (-30…+10С) G1/2.1,0 NH3	6 395
ТМ-621ТЭ.00 (0-1МРа) (-30…+25С) G1/2.1,0 NH3	6 395
ТМ-621ТЭ.00 (0-4МРа) (-30…+70С) G1/2.1,0 NH3	6 395

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. При гидрозаполнении не используется под кислород. Цены даны на «сухие» приборы. Цена на гидрозаполнение указана в отдельной таблице, и прибавляется к цене «сухого» прибора.

Цены на гидрозаполнение:

Диаметр корпуса, мм	Количество жидкости в приборе, мл	Цена заполнения, руб. с НДс за шт.		Цена слива, руб с НДС за шт.
		Глицерин ПК-94	Силикон ПМС-50	Глицерин ПК-94	Силикон ПМС-50
100	350	По запросу	По запросу	По запросу	По запросу
150	770	По запросу	По запросу

Тип ТМ (ТМВ) — NH3, серия 21. Манометры предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса	100, 150 мм
Класс точности	1
Диапазон показаний давлений	ТМ 0…0,6 МПа (−30…+10 °C)  0…1 МПа (−30…+25 °C)  0…4 МПа (−30…+70 °C) ТМВ −0,1…0,5 МПа (−70…+5 °C)  −0,1…0,9 МПа (−70…+20 °C)  −0,1…1,5 МПа (−70…+40 °C)  −0,1…2,4 МПа (−70…+55 °C)
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C (силикон ПМС-50)  −60…+60 °C (без заполнения)  Измеряемая среда: до +200 °C (без заполнения)  до +100 °C (с заполнением)
Корпус	IP65, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2, байонетное
Штуцер	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стрелка	Опционально: с корректором нуля
Стекло	Органическое
Приесоединение	Радиальное или эксцентрическое
Резьба присоединения	G½ или M20×1,5
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

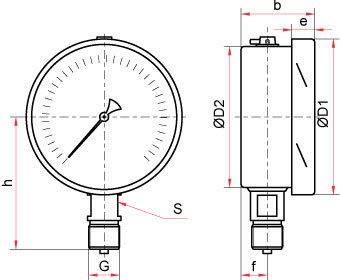

Радиальное присоединение

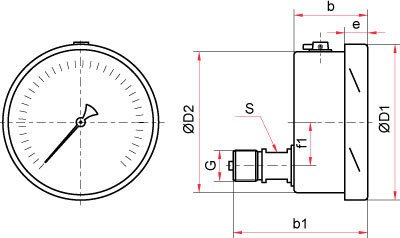

Эксцентрическое присоединение


Основные размеры (мм), вес (кг)

Ø	D1	D2	b	b1	e	h	f	f1	S	G		Вес	Вес с заполнением	Объем заполняющей жидкости
100	111	100	50	97	17	98	18	30	17	G½ или M20×1,5		0,58	0,93	350
150	161	150	54	99	18	122	20	30	17			1,07	1,84	770

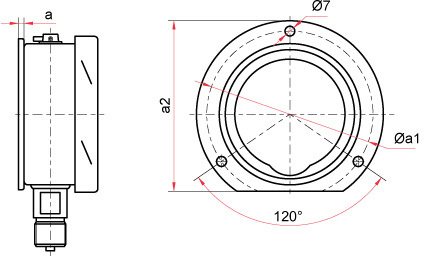

Радиальное присоединение с задним фланцем

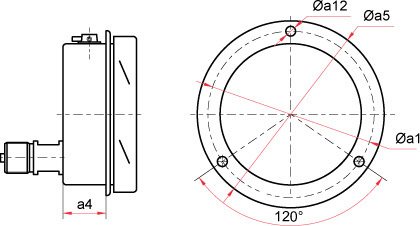

Эксцентрическое присоединение с передним фланцем


Основные размеры (мм)

Ø	a	a1	a2	a4	a5	a12
100	5	116	121	32	132	5,3
150	5	166	170	36	182	6,3

Для манометра с гидрозаполнением. После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).


Карта заказа

Тип	манометр	ТМ
	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
	150 мм	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
Гидрозаполнение	нет	0
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний (с дополнительной температурной шкалой)	ТМ	0…0,6 МПа (−30…+10 °C)
		0…1 МПа (−30…+25 °C)
		0…4 МПа (−30…+70 °C)
	ТМВ	−0,1…0,5 МПа (−70…+5 °C)
		−0,1…0,9 МПа (−70…+20 °C)
		−0,1…1,5 МПа (−70…+40 °C)
		−0,1…2,4 МПа (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1
Измеряемая среда	аммиак	NH3

Пример обозначения:
ТМ − 5 2 1 РКТ.00 (0−1 МПа) (−30…+25 °C) G½. 1,0 NH3
