Манометр ТМ6 (ТМ-620) РОСМА РОСМА

Приборы с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометр с диапазоном показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 и резьбой M20x1,5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-620, диаметр 150, класс 1,0, резьба М20х1,5	Цена с НДС, руб.
ТМ-620Р.00 (0-0,1МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-0,16МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-0,25МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-0,4МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-0,6МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-1МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-1,6МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-2,5МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-4МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-6МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-10МРа) М20х1,5.150C.1,0	5 410
ТМ-620Р.00 (0-16МРа) М20х1,5.150C.1,0	5 630
ТМ-620Р.00 (0-25МРа) М20х1,5.150C.1,0	5 630
ТМ-620Р.00 (0-40МРа) М20х1,5.150C.1,0	5 630
ТМ-620Р.00 (0-60МРа) М20х1,5.150C.1,0	5 630
Манометр ТМ-620, диаметр 150, класс 1,0, резьба G1/2
ТМ-620Р.00 (0-0,1МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-0,16МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-0,25МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-0,4МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-0,6МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-1МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-1,6МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-2,5МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-4МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-6МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-10МРа) G1/2.150C.1,0	5 410
ТМ-620Р.00 (0-16МРа) G1/2.150C.1,0	5 630
ТМ-620Р.00 (0-25МРа) G1/2.150C.1,0	5 630
ТМ-620Р.00 (0-40МРа) G1/2.150C.1,0	5 630
ТМ-620Р.00 (0-60МРа) G1/2.150C.1,0	5 630

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. При гидрозаполнении не используется под кислород. Цены даны на «сухие» приборы. Цена на гидрозаполнение указана в отдельной таблице, и прибавляется к цене «сухого» прибора.

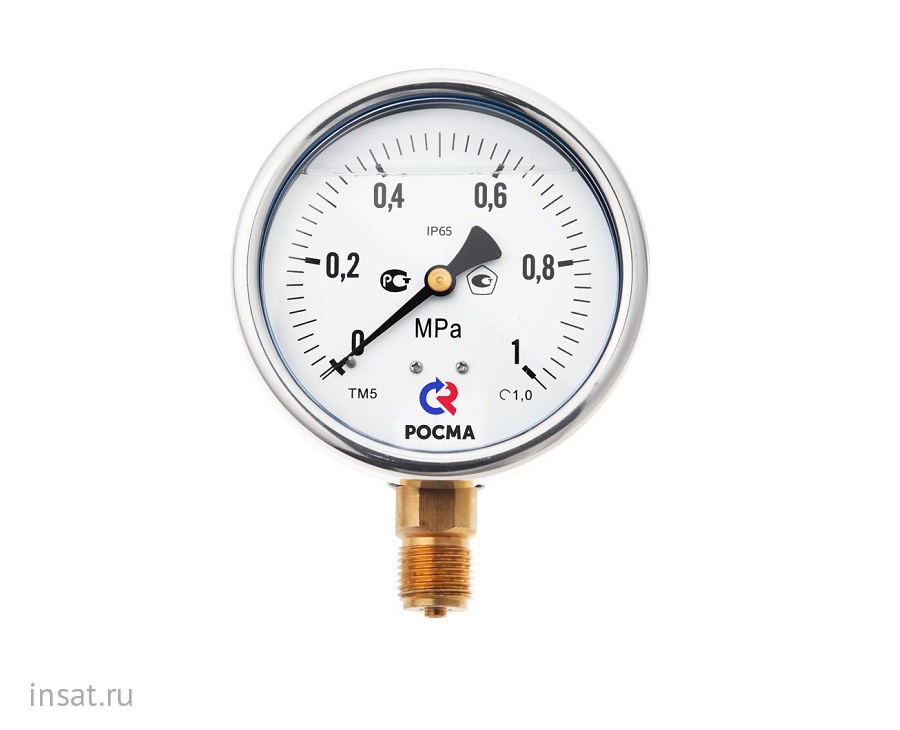

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.

Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65.

Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60°C, силиконом — от -60 до +60°C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Диаметр корпуса	50*, 63, 100, 150 мм
Класс точности	Ø100, 150 1 Ø63 1,5 Ø50* 2,5
Диапазон показаний давлений	ТМ 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа ТВ*** −0,1…0 МПа ТМВ*** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа ** — только для Ø63 *** — кроме Ø50
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда: −20…+60 °C (глицерин ПК-94)  −60…+60 °C (силикон ПМС-50)  −60…+60 °C (без заполнения) Измеряемая среда: до +150 °C (без заполнения)  до +100 °C (с заполнением)
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10 Ø100, 150 — байонетное Ø50*, 63 — завальцованное
Штуцер	Медный сплав
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стрелка	Опционально: с корректором нуля (Ø 100, 150)
Стекло	Органическое Опционально: минеральное многослойное безопасное (Ø 100, 150)
Присоединение	Радиальное — Ø все; Осевое — Ø50*, 63, 100; Эксцентрическое — Ø100
Резьба присоединения	Ø100, 150 G½, M20×1,5 Ø63 G¼, M12×1,5 Ø50* G¼
Межповерочный интервал	2 года * — под заказ
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Радиальное присоединение (Ø100, 150 мм)


Осевое и эксцентрическое присоединения (Ø100 мм)


Основные размеры (мм), вес (кг), объём (л)

Ø	D1	D2	b	b1	e	h	f	f1	S	G		Вес	Вес с заполнением	Объем заполняющей жидкости
100	111	100	50	86	18	83	15	30	22	G½ или M20×1,5		0,51	0,86	0,35
150	161	149	50	—	18	112	17	30	22			0,70	1,47	0,77

Радиальное, осевое и эксцентрическое присоединения с задним фланцем (Ø100, 150 мм)


Осевое и эксцентрическое присоединения с передним фланцем (Ø100 мм)


Эксцентрическое присоединение со скобой (Ø100 мм)


Основные размеры (мм)

Ø	a	a1	a2	a3	a4	a5	a12
100	5	116	121	18	26	132	5,3
150	5	166	171	—	—	—	—

Радиальное присоединение (Ø50, 63 мм)


Осевое присоединение (Ø50, 63 мм)


Основные размеры (мм), вес (кг), объём (л)

Ø	D1	D2	b	b1	e	h	f	S	G	Вес	Вес с заполнением	Объем заполняющей жидкости
50	58	52	30	57	6	46	11	14	G⅛ или G¼	0,1	0,18	0,08
63	69	62	32	56	6	56	12	14	G¼ или M12×1,5	0,14	0,25	0,09

Осевое присоединение со скобой тип 1 (Ø63 мм)


Осевое присоединение со скобой тип 2 (Ø63 мм)


Исполнение с фланцем (Ø63 мм)


Основные размеры (мм)

Ø	a	a1	a2	a3	a4	a5	a6	a7	a8	a9	a10
63	7	35	7	86	72	14	7	28	14	92	78

Для манометра с гидрозаполнением. После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).


Демпфер для манометра.

Цены на гидрозаполнение:

Диаметр корпуса, мм	Количество жидкости в приборе, мл	Цена заполнения, руб. с НДс за шт.		Цена слива, руб с НДС за шт.
		Глицерин ПК-94	Силикон ПМС-50	Глицерин ПК-94	Силикон ПМС-50
50	80	По запросу	По запросу	-	-
63	90	По запросу	По запросу	По запросу	По запросу
100	350	По запросу	По запросу
150	770	По запросу	По запросу

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса	50 мм	2
	63 мм	3
	100 мм	5
	150 мм	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	осевое со скобой	ТС
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения	100, 150 мм	G½; М20×1,5
	63 мм	G¼; М12×1,5;
	50 мм	G¼
Класс точности	100, 150 мм	1
	63 мм	1,5
	50 мм	2,5

Пример обозначения:
ТМ − 3 2 0 Р.00 (0–1 МПа) M12×1,5. 1,5
