Мановакуумметр ТМВ6 МТИ (ТМВ-610 МТИ) РОСМА РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за мановакуумметры с диапазоном показаний давлений -0,1 … 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МРа, классом точности 1,0, резьбой М20х1,5.
Цены на другие модификации мановакуумметров приведены в таблице ниже.

Мановакуумметр ТМВ-610МТИ, диаметр 150, класс 1,0, резьба М20х1,5	Цена с НДС, руб.
ТМВ-610РМТИ.00 (-0,1-0,15МРа) М20х1,5.1,0	7 100
ТМВ-610РМТИ.00 (-0,1-0,3МРа) М20х1,5.1,0	7 100
ТМВ-610РМТИ.00 (-0,1-0,5МРа) М20х1,5.1,0	7 100
ТМВ-610РМТИ.00 (-0,1-0,9МРа) М20х1,5.1,0	7 100
ТМВ-610РМТИ.00 (-0,1-1,5МРа) М20х1,5.1,0	7 100
ТМВ-610РМТИ.00 (-0,1-2,4МРа) М20х1,5.1,0	7 100
Мановакуумметр ТМВ-610МТИ, диаметр 150, класс 0,6, резьба М20х1,5
ТМВ-610РМТИ.00 (-0,1-0,15МРа) М20х1,5.0,6	7 100
ТМВ-610РМТИ.00 (-0,1-0,3МРа) М20х1,5.0,6	7 100
ТМВ-610РМТИ.00 (-0,1-0,5МРа) М20х1,5.0,6	7 100
ТМВ-610РМТИ.00 (-0,1-0,9МРа) М20х1,5.0,6	7 100
ТМВ-610РМТИ.00 (-0,1-1,5МРа) М20х1,5.0,6	7 100
ТМВ-610РМТИ.00 (-0,1-2,4МРа) М20х1,5.0,6	7 100
Мановакуумметр ТМВ-610МТИ, диаметр 150, класс 0,4, резьба М20х1,5
ТМВ-610РМТИ.00 (-0,1-0,15МРа) М20х1,5.0,4	8 110
ТМВ-610РМТИ.00 (-0,1-0,3МРа) М20х1,5.0,4	8 110
ТМВ-610РМТИ.00 (-0,1-0,5МРа) М20х1,5.0,4	8 110
ТМВ-610РМТИ.00 (-0,1-0,9МРа) М20х1,5.0,4	8 110
ТМВ-610РМТИ.00 (-0,1-1,5МРа) М20х1,5.0,4	8 110
ТМВ-610РМТИ.00 (-0,1-2,4МРа) М20х1,5.0,4	8 110

Тип ТМ (ТМВ) — МТИ, серия 10. Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C.

Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0.

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.

Диаметр корпуса	150 мм
Класс точности	0,4 / 0,6 / 1,0
Диапазон показаний давлений	ТМ 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * - под заказ
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +100 °C При поверке: +23±2 °C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Штуцер	Медный сплав
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Приесоединение	Радиальное
Резьба присоединения	M20×1,5 (под заказ G1/2)
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

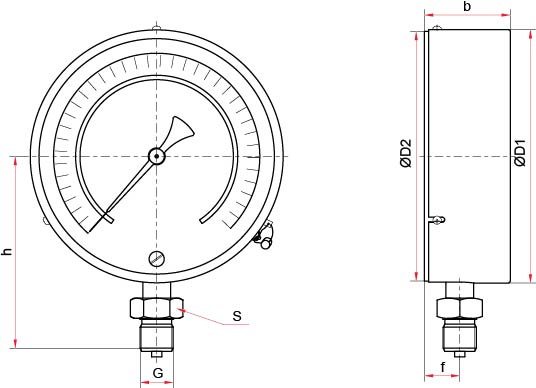

Чертежи


Основные размеры (мм), вес (кг):

Ø	D1	D2	b	h	f	S	G	Вес
150	150	149	51	115	21	27	M20×1,5	0,92

Карта заказа

Тип	манометр	ТМ
	мановакуумметр	ТМВ
	Диаметр корпуса	150 мм	6
Материал корпуса	корпус — силумин; кольцо — сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	РМТИ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения		M20×1,5 или G1/2
Класс точности		0,4
		0,6
		1

Пример обозначения:
ТМ − 6 1 0 РМТИ. 00 (0−16 МПа) M20×1,5. 0,6
