Мановакуумметр ТМВ6 NH3 (ТМВ-611 NH3) РОСМА РОСМА

Name: Мановакуумметр ТМВ6 NH3 (ТМВ-611 NH3)
Brand: РОСМА
SKU: 85261
Price: 2740 RUB
Availability: InStock

Номер по каталогу: 85261 Производитель: РОСМА Цена: 2 740.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Мановакуумметр аммиачный, NH3, серия 11, диаметр 150 мм

Техническое описание
Документация

Приборы с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Манометр ТМВ-611, диаметр 150, класс 1,5, резьба М20х1,5	Цена с НДС, руб.
ТМВ-611Р.00 (-0,1-0,5МРа) (-70…+5С) М20х1,5.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-0,9МРа) (-70…+20С) М20х1,5.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-1,5МРа) (-70…+40С) М20х1,5.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-2,4МРа) (-70…+55С) М20х1,5.1,5 NH3	2 740
Манометр ТМВ-611, диаметр 150, класс 1,5, резьба G1/2
ТМВ-611Р.00 (-0,1-0,5МРа) (-70…+5С) G1/2.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-0,9МРа) (-70…+20С) G1/2.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-1,5МРа) (-70…+40С) G1/2.1,5 NH3	2 740
ТМВ-611Р.00 (-0,1-2,4МРа) (-70…+55С) G1/2.1,5 NH3	2 740

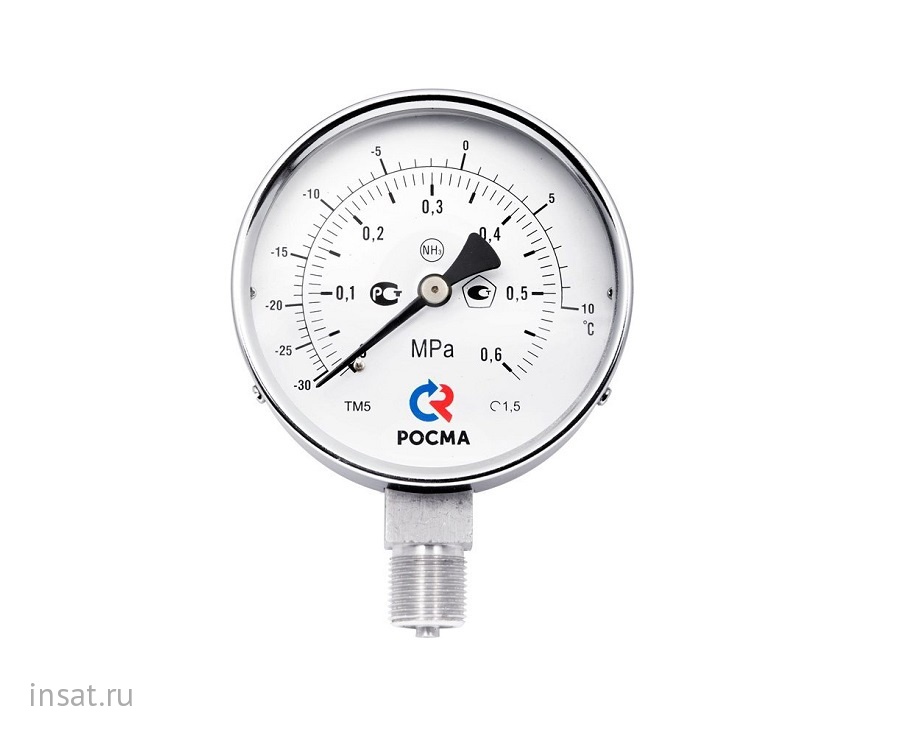

Тип ТМ (ТМВ) — NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакууметрического давления жидкого, газообразного и водного раствора аммиака.

Приборы имеют дополнительную температурную шкалу.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса

100, 150 мм

Класс точности

1,5

Диапазон показаний давлений

ТМ	0…0,6 МПа (−30…+10 °C) 0…1 МПа (−30…+25 °C) 0…4 МПа (−30…+70 °C)
ТМВ	−0,1…0,5 МПа (−70…+5 °C) −0,1…0,9 МПа (−70…+20 °C) −0,1…1,5 МПа (−70…+40 °C) −0,1…2,4 МПа (−70…+55 °C)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C

Корпус

IP40, хромированная сталь 10

Кольцо

Хромированная сталь 10

Штуцер

Нержавеющая сталь 08Х17Н13М2

Чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х18Н10

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Приесоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88

Чертежи
РОСМА ТМ (ТМВ) — NH3, серия 10.jpg

Демпфер для манометра
РОСМА ТМ (ТМВ) — NH3, серия 10 Демпфер.jpg

Основные размеры (мм), вес (кг)

Ø	D1	D2	b	e	h	f	S	G		Вес
100	100	98	41	23	84	14	22	G½ или M20×1,5		0,41
150	150	148	42	24	110	14	22	G½ или M20×1,5		0,74

Карта заказа

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
Диаметр корпуса	150 мм	6
Материал корпуса	хромированная сталь	1
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний (с дополнительной температурной шкалой)	ТМ	0…0,6 МПа (−30…+10 °C)
		0…1 МПа (−30…+25 °C)
		0…4 МПа (−30…+70 °C)
	ТМВ	−0,1…0,5 МПа (−70…+5 °C)
		−0,1…0,9 МПа (−70…+20 °C)
		−0,1…1,5 МПа (−70…+40 °C)
		−0,1…2,4 МПа (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1,5
Измеряемая среда	аммиак	NH3

Пример обозначения: ТМ − 5 1 1 Р.00 (0−1 МПа) (−30…+25 °C) G½. 1,5 NH3

РОСМА Тип ТМ (ТМВ) — NH3, серия 11. Спецификация
