| Вакуумметр ТВ-610.05, диаметр 150, класс 1,5, резьба М20х1,5 | Цена с НДС, руб. |
| ТВ-610Р.05 (-0,1-0МРа) М20х1,5.150С.1,5 | 3 355 |
| Вакуумметр ТВ-610.05, диаметр 150, класс 1,5, резьба G1/2 | |
| ТВ-610Р.05 (-0,1-0МРа) G1/2.150С.1,5 | 3 355 |
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

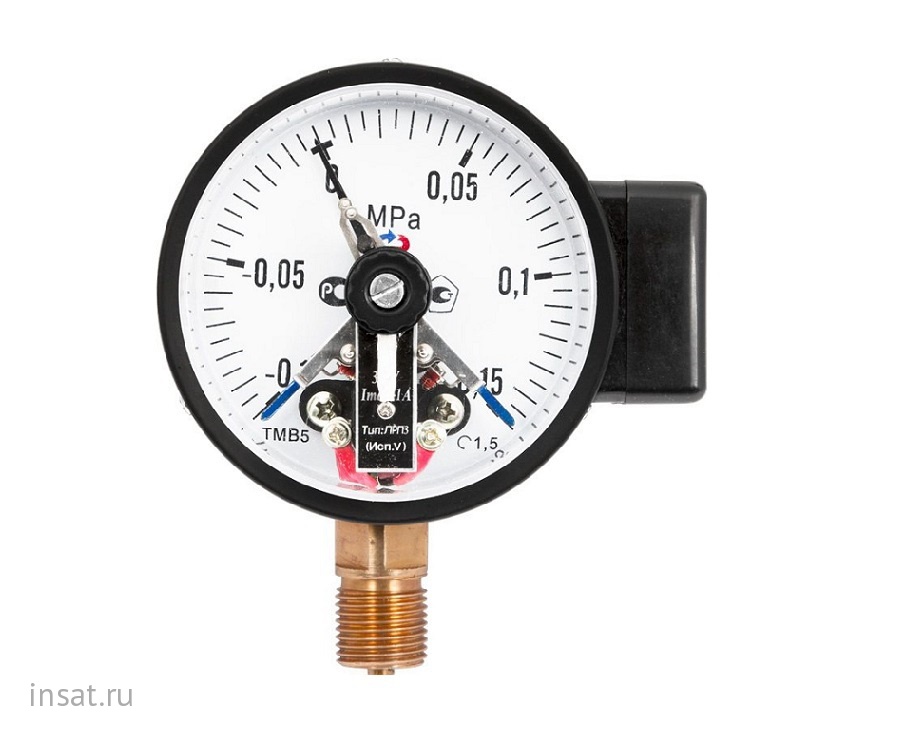

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ производства
|
Диаметр корпуса |
100, 150 мм | ||||||
| Класс точности | 1,5 | ||||||
| Диапазон показаний давлений |
* — только исполнение I, II, V. ** — только исполнение I, II, V, VI |
||||||
| Диапазон рабочих температур, °C |
Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C |
||||||
| Конструкция | Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). | ||||||
| Принцип действия | Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. | ||||||
| Электриеская схема |
Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ) |
||||||
| Тип контактов | с магнитным поджатием, серебряное покрытие | ||||||
| Максимальное напряжение | −220 В, ~380 В | ||||||
| Максимальный ток | 1А | ||||||
| Максимальная разрывная мощность контактов | 30 Вт, 50 В·А | ||||||
| Минимальные электрические характеристики | Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем | ||||||
| Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний | ±4 | ||||||
| Корпус | IP40, сталь 10, цвет черный | ||||||
| Кольцо | Сталь 10, цвет черный | ||||||
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) | ||||||
| Чувствительный элемент |
Медный сплав (100 МПа — сталь 38ХМ) |
||||||
| Трибко-секторный механизм | Медный сплав | ||||||
| Циферблат | Алюминий, шкала черная на белом фоне | ||||||
| Стекло | Органическое | ||||||
| Подключение | Через клеммную коробку на корпусе | ||||||
| Приесоединение | Радиальное | ||||||
| Резьба присоединения | G½ или М20×1,5 | ||||||
| Межповерочный интервал | 2 года | ||||||
| Техническая документация |
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
,%20серия%2010%20радиальное%20соединение.jpg)
,%20серия%2010%20Радиальное%20присоединение%20с%20задним%20фланцем.jpg)
| Ø | D1 | D2 | b | h | f | m | L | S | G | С | a | d | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 98 | 43 | 83 | 16 | 39 | 20 | 17 | G½ или M20×1,5 | 80 | 3 | 5,5 | 0,42 |
| 150 | 152 | 149 | 49 | 106 | 17 | 38 | 20 | 17 | 128 | 4 | 7 | 0,70 |
| Тип | манометр | ТМ |
|---|---|---|
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса | 100 мм | 5 |
| 150 мм | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
|
|
РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | Исполнение I (ОЗ) | 1 |
| Исполнение II (ОР) | 2 | |
| Исполнение III (ЛРПР) | 3 | |
| Исполнение IV (ЛЗПЗ) | 4 | |
| Исполнение V (ЛРПЗ) | 5 | |
| Исполнение VI (ЛЗПР) | 6 | |
| Диапазон показаний | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| ТВ | −0,1…0 МПа | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
| Резьба присоединения | М20×1,5; G½ | |
| Класс точности | 1,5 |
Пример обозначения:
ТМ − 5 1 0 РКТ. 05 (0−10 МПа) G½. 1,5
