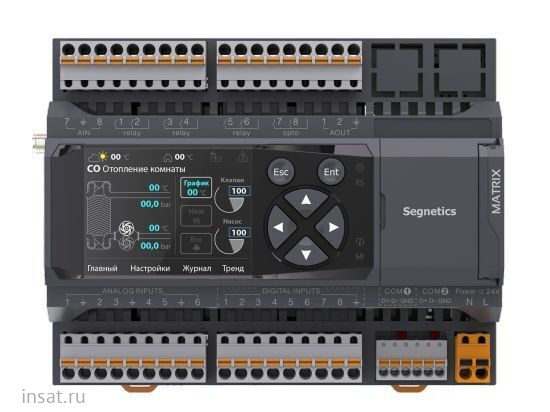

MATRIX-1034-70-4 Segnetics

MATRIX-1034-70-4

Контроллер предназначен для автоматизации инженерных систем жизнеобеспечения зданий, управления различными технологическими процессами и отдельным оборудованием.

Особенности

Множество комбинаций I/O на борту. В контроллере Matrix сделаны аналоговые каналы универсальными. Теперь они конфигурируются программно как дискретные. Но самое главное - это возможность комбинировать платы УСО для получения оптимальных конфигураций I/O «на борту» контроллера для решения Ваших задач. Высокоскоростная системная шина К Matrix можно подключить до 244 модулей расширения FMR. Это примерно 7500 дискретных входов/выходов*. За счет высокой скорости шины стало возможным опрашивать модули синхронно с работой основной программы, то есть в тике системы. Например, за 50 мс обрабатывается до 2500 I/O* (при длине линий связи до 2,3 км). При этом назначение адресов автоматизировано, внедрены специальные процедуры диагностики и обработки ошибок. Средства разработки позволяют на основе шины Matrix построить систему, которая будет работать как единый контроллер, нивелируя недостатки распределенной системы. Гибкая конфигурация коммуникационных портов В Matrix предусмотрен широкий набор коммуникационных карт, позволяющий поддерживать одновременную работу до 6-ти локальных сетей. Два порта RS-485 присутствуют в каждом контроллере независимо от исполнения. Опционально можно расширить возможности, выбрав модификацию с RS-232, CAN, Ethernet, USB, MBus или дополнить количество портов RS-485. В дополнение, через встроенный web-сервер Вы можете поменять системные настройки контроллера.
Matrix прекрасно подойдет в качестве сервера для разнородных локальных систем. Дисплей и визуализация Графический цветной дисплей диагональю 2,4", силиконовая клавиатура с тактильным эффектом и подсветкой, а также видеоускоритель OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы, выводить различные объекты визуализации, графики процессов, текст и анимацию.

Технические характеристики

Дискретные входы
Количество	0
Номинальное напряжение	24В AC/DC
Гальваническая изоляция	Групповая, по 8 входов в группе
Дискретные выходы
Количество и тип	16 - Реле 0 - Оптореле 0 - Симистор
Тип защиты	Комбинированный
Аналоговые входы
Количество	0
Поддержка датчиков	RTD, NTC, Конфигурируемый пользователем
Режимы работы	Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа
Тип защиты	Комбинированный, до 36В
Аналоговые выходы
Количество	0
Максимально допустимый ток нагрузки	5мА
Тип защиты	Комбинированный, до 36В
Питание
Номинальное напряжение	24В AC/DC
Рабочий диапазон	16…48VDC 18…36VAC
Максимально допустимое напряжение	60В
Потребляемая мощность	до 5,4Вт
Питание от USB	Для конфигурирования и обновления ПО
Защита	Тип: Сменный плавкий предохранитель 2А, Класс: III
Интерфейсы
RS-485 (COM1)	Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU
RS-485 (COM2)	Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2
Порт расширения	Системная шина: MR-Bus2
USB-device	USB 2.0, Разъём: типа Micro-B
Слот карт памяти **	MircoSD, до 32 Гб
GSM 3Gмодем **	SIM-карты: стандарт MicroSIM, Диапазоны: GSM/GPRS/EDGE + UMTS/HSPA до 7.2Мбит/с, Сообщения SMS
HDMI **	1080p, True Color
Слот сетевых карт с дополнительными интерфейсами	Ethernet LAN 100 Мбит/с, USB Host 2.0, RS-485 Modbus, RS-232, CAN Bus, M-Bus
HMI
Клавиатура	6 кнопок
Графический дисплей	TFT, цветной «TrueColor», диагональ 2.4"
Разрешение дисплея	320 х 240 точек
Сенсорный экран	Резистивный, по всей зоне дисплея
Часы реального времени	Сменная батарея CR1632
Звуковая сигнализация	Однотональная
Светодиодная индикация	4 индикатора: состояния, обмена, пользовательский, До 32 индикаторов состояния I/O*
Вычислительная подсистема
Процессор	TI SITARA AM3354 с ядром Cortex-A8, 1 ГГц
Графический ускоритель	PowerVR SGX (1.6GFlops, OpenGL ES 2.0)
Встроенная память	4 GB, eMMC Flash
Оперативная память	512 Mb, DDR3
Операционная система	Linux Debian + автоматический режим Suspend
Размеры
Ширина	140 мм
Высота	110 мм
Глубина	55 мм
Вес	360 г
Крепление	DIN-рейка Тип: ТН35 / 7.5 / 15
Условия использования
Температура	от -20°С до +55°С без замораживания
Влажность	до 90% без конденсации
Комплектация
Дисплей, клавиатура	Есть
Modem	Нет
HDMI	Нет
SD Card	Нет

*Только для исполнений без дисплея.
** Дополнительные опции.

ВАЖНО! Для новых моделей контроллеров Segnetics MATRIX-XXXX-XX-4 выпускаются новые сетевые модули NA-4XX. Старые модули NA-0XX и новые NA-4XX между собой несовместимы и не могут заменять друг друга!
