Pixel2 - 1025-70-4

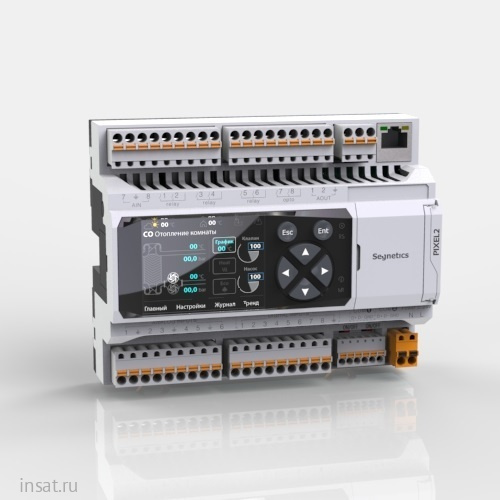

Модификация Pixel2-1025-70-4 со встроенным драйвером ЭРВ (EVD, Expansion Valve Driver) предназначена для управления холодильными установками с поддержанием стабильного перегрева испарителя при помощи регулировки степени открытия электронного расширительного вентиля с приводом шагового типа.

Особенности

• LCD TFT дисплей: 320 х 240, 16 млн. цветов
• 6 силиконовых кнопок с подсветкой
• Поддержка ЭРВ с приводом шагового типа
• Выходы драйвера EVD: 1
• Аналоговые входы (Ain): 8
• Аналоговые выходы (Aout): 2
• Дискретные входы (Din): 8
• Дискретные выходы (Dout реле): 5
• Дискретные выходы (Dout симистор): -
• Дискретные выходы (Dout оптореле): -
• USB для конфигурирования, RS-485
• Возможность подключения модулей расширения MRL (максимум 2 шт)
• Возможность подключения сетевых модулей NA (только модификации NA-4XX)

Технические характеристики

HMI
LCD TFT дисплей	320 х 240, 16 млн. цветов
Клавиатура	6 силиконовых кнопок с подсветкой
Часы реального времени	Сменная батарея CR1632  (время работы без питания не менее 3 лет)
Выход драйвера EVD
Количество	1
Амплитудное значение выходного напряжения, В	11,2...13
Диапазон задания степени открытия вентиля	0...100
Диапазон задания скорости работы вентиля, шаг/с	10...500
Диапазон задания скорости работы вентиля открытия вентиля, шаг	100...10000
Деление шагов	Шаг, полушаг
Дискретные входы
Количество и тип	8 дискретных входов
Гальваническая изоляция	Групповая, по 8 входов в группе
Дискретные выходы
Количество и тип	5 дискретных выходов (реле) 0 дискретных выходов (симистор) 0 дискретных выхода (оптореле)
Гальваническая изоляция	Индивидуальная или групповая, по 2 выхода в группе
Тип защиты	Для опторелейных выходов – ограничительный супрессор и самовосстанавливающийся предохранитель; Для симисторных выходов – снабберная цепь и ограничитель-ный супрессор; Для релейных выходов – отсутствует
Аналоговые входы
Количество и тип	8 аналоговых входов
Режим работы	Задаётся индивидуально для каждого входа:  Измерение величины сопротивления с автоматическим пере-счетом в значение температуры для температурных датчиков: 2-проводная или 3-проводная схема подключения; Вход сигнала 0-10В; Вход сигнала 4-20мА
Поддержка температурных датчиков	Задаётся индивидуально для каждого входа:  Типы датчиков: Pt; Cu; Ni; ТСП; ТСМ; NTC; Термосопротивления с пользовательской настройкой
Аналоговые выходы
Количество и тип	2 аналоговых выхода
Интерфейсы
COM1	Интерфейс RS-485, 4800 бит/с…115200 бит/с гальваническая изоляция 0.5 кВ; отключаемый «терминатор» 120 Ом;  протокол Modbus-RTU;  разъём – клеммная колодка
COM2	Интерфейс RS-485, 4800 бит/с…115200 бит/с; без гальванической изоляции; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка
Порт расширения MRL	Порт для подключения модулей расширения MRL (максимум 2 шт)
Слот сетевых модулей	Поддержка сетевых модулей NA с дополнительными интерфейсами (только модификации NA-4XX)
USB-Device	Стандарт USB 2.0 Разъём «MicroUSB тип B»
Вычислительное ядро
Процессор	64-битный
Память	ОЗУ: 256 Мб типа DDR3L  ПЗУ: 2 Гб типа SLC NAND Flash
Операционная система	Linux Debian + автоматический режим Suspend
Электропитание
Номинальное напряжение питания	24 В постоянного или переменного тока
Рабочий диапазон напряжений питания	От 16 до 51 В постоянного тока От 18 до 36 В переменного тока
Тип встроенного выпрямителя напряжения	Однополупериодный
Гальваническая изоляция встроенной системы питания	Отсутствует
Тип защиты	Плавкий предохранитель 2А (перепаиваемый)
Размеры
Ш×В×Г, мм	140×110×55
Вес, г	610
Крепление	на DIN-рейку TS-35/7.5/15 (EN 50022)
