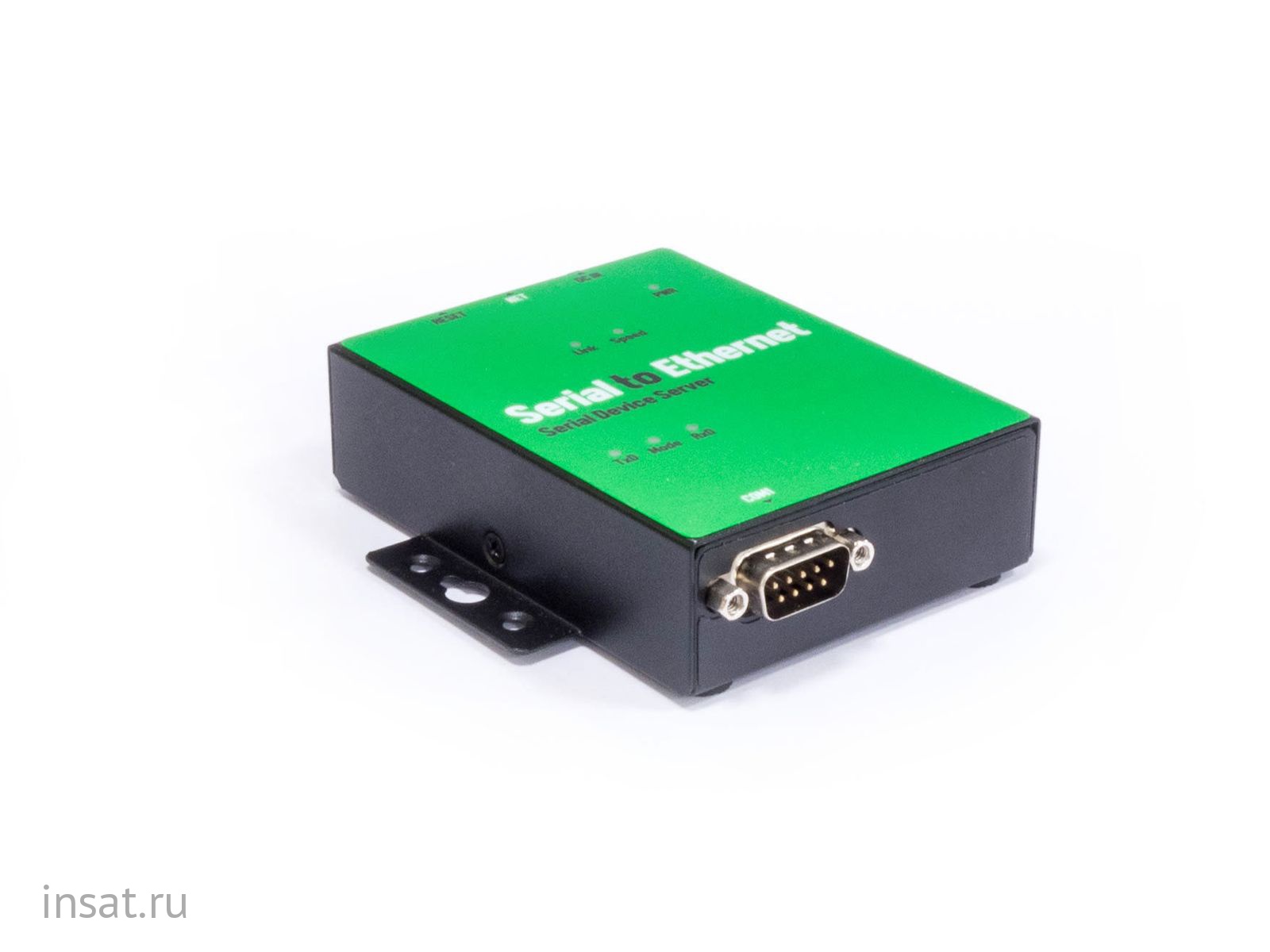

NCOM-112-M Titan

NCOM-112-M -1-портовый сервер последовательных устройств с последовательным интерфейсом Ethernet в металлическом корпусе (RS-422/485)

NCOM-11X-M - это сетевой последовательный сервер устройств. Он предназначен для управления вашими последовательными устройствами, расположенными практически в любом месте, через сетевое соединение TCP / IP или UDP / IP. Сервер последовательных устройств может отображать TCP / IP-соединения и широковещательные передачи UDP на виртуальный последовательный порт. Приложения включают доступ к удаленному устройству для таких функций, как дистанционное управление и передача данных. NCOM-11X-M служит прозрачным виртуальным последовательным портом без ограничений на операционные системы и расстояния. Перенаправление виртуального последовательного порта использует протокол, известный как RFC2217.

NCOM-11X-M поддерживает несколько режимов работы, включая режим драйвера, режим RFC2217 сервер / клиент, режим парного соединения, режим TCP-сервер / клиент и режим UDP. Он также поддерживает драйвер виртуального последовательного порта Windows, позволяя добавить виртуальный последовательный порт в вашу систему Windows для работы по сети TCP / IP. Виртуальный последовательный порт функционирует как собственный COM-порт Windows и совместим с приложениями последовательной связи Windows. Устанавливается в диспетчере устройств операционной системы. Это, в свою очередь, позволит установить связь с подключенным последовательным устройством так же, как с устройством, физически подключенным к COM-порту на ПК. Последовательный порт поддерживает высокие последовательные скорости до 921,6 Кбит / с в RS-232 для NCOM-111-M, RS-422/485 для NCOM-112-M и RS-232/422/485 только для NCOM-113-M.

Особенности

• Добавляет виртуальный последовательный COM-порт через сетевое соединение
• Полностью поддерживает протокол «Управление COM-портом», известный как RFC2217.
• Поддерживает сетевые протоколы, такие как TCP и UDP клиент / сервер
• Режим работы последовательного порта можно легко изменить с помощью нашей служебной программы Windows или интерфейса веб-консоли.
• Возможность обновления прошивки для будущих версий прошивки
• Поддерживает драйвер виртуального последовательного порта для ОС Windows (от Windows XP до Windows 10)
• Поддерживает режим парного подключения для подключения двух серверов последовательных устройств по сети без ПК
• Простая в использовании служебная программа Windows для легкой настройки и установки
• 10/100 Мбит / с Ethernet с автоопределением
• Конфигурация через интерфейс веб-консоли или служебное ПО
• Утилита Windows автоматически находит устройства NCOM в сети
• Поддерживает кнопку «сброс» для сброса системы и восстановления настроек по умолчанию.
• Скорость передачи данных: от 300 до 921,6 Кбит / с
• Автоматическое управление буфером передачи для 2-проводного полудуплексного режима RS-485
• Согласующие резисторы, установленные на плате
• Поддерживаемые 4-проводные сигналы RS-422, RS-485: TxD-, TxD +, RxD +, RxD-
• Поддерживаемые двухпроводные сигналы RS-485: данные-, данные +
• Светодиоды, отображающие состояние соединения и скорости порта Ethernet
• Светодиоды, отображающие состояния последовательного порта TxD и RxD
• Драйверы виртуального последовательного порта для Windows 10, 8.1, 8, 7, Vista, 2003, XP
• Встроенная защита от электростатического разряда 15 кВ для всех последовательных сигналов

Технические характеристики

Интерфейс Ethernet
Скорость / Тип	100 Мбит / с / 10 Мбит / с Автоопределение
Коннектор	RJ45 (8P8C) 8-контактный
Светодиоды	Ethernet-соединение / скорость
Последовательный интерфейс
Количество портов	1
Серийный порт	RS-422/485
Коннектор	Штекерный разъем DB9
Сигналы RS-422	TxD-, TxD +, RxD +, RxD-, GND
Сигналы RS-485, 4 провода	TxD-, TxD +, RxD +, RxD-, GND
Сигналы RS-485 2-проводные	Данные-, Данные +, GND
Скорость передачи	921,6 кбит / с для последовательной передачи и приема данных
Биты данных	5, 6, 7, 8
Паритет	Нет, Четный, Нечетный, Знак, Пробел
Стоповый бит	1, 1.5, 2
Управление потоком	Аппаратное обеспечение (RTS, CTS)
СВЕТОДИОД	TxD / RxD
Защита	15 кВ ESD для всех сигналов
Программное обеспечение
Драйверы	Windows 2000 до Windows 10 Windows Server 2000 до 2018
Утилита	Инструмент управления NCOM для ОС Windows
Требования к мощности
Входная мощность	От 9 до 48 В постоянного тока
Потребляемая мощность	115 мА при 12 В постоянного тока, 42 мА при 48 В постоянного тока
Окружающая среда
Рабочая Температура	От 0 ° C до 55 ° C (от 32 ° F до 131 ° F)
Температура хранения	От -20 до 75 ° C (от -4 до 167 ° F)
Влажность при эксплуатации	От 5% до 95% относительной влажности
Сертификаты безопасности	CE, FCC
Характеристики
Корпус	Металл
Габаритные размеры	95 × 71 × 22 мм (Д × Ш × В) 100 × 91 × 22 мм с разъемом DB-9 и ушками (Д × Ш × В)
Вес	205 г
