USR-N510 USR IOT

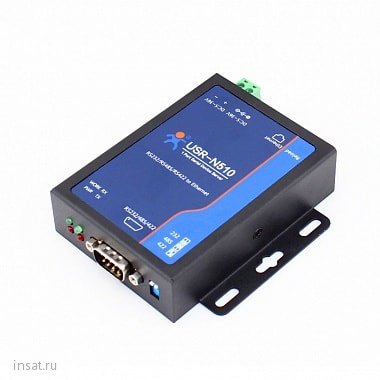

USR-N510

Промышленный преобразователь портов RS232/RS422 и RS485 в Ethernet, с помощью которого можно организовать прозрачную передачу данных по протоколу TCP/IP
Преобразователь разработан на базе процессора ARM и имеет внутреннюю интеграцию с протоколом TCP/IP.
Пользователь может легко настраивать параметры через веб интерфейс или с помощью программного обеспечения, для организации удаленного сбора данных, дистанционного контроля и управления.
USR-N510 может работать как TCP Client, TCP Server, UDP Client, UDP Server Mode.

1) В режиме TCP клиента: клиент подключается автоматически с сервером. Пользователь должен настроить IP-адрес TCP-сервера и порт.
2) В режиме TCP-сервера: Максимальное количество клиентов может быть 8.
3) В режиме UDP клиента: данные с последовательного порта будут отправлены на фиксированный IP-адрес/порт, который указан в настройках адаптера.
4) В режиме UDP сервер: данные с последовательного порта будут отправлены на IP/порт отправившего запрос.

Область применения

• Управление промышленной автоматизацией, для передачи данных.

• Мониторинг систем безопасности, системы охраны, видеонаблюдения, системы автоматизации зданий

• Умный дом: теплорегуляторы.

• Экологического мониторинга, мониторинга температуры и влажности.

• Контроль транспорта и местоположения

Технические характеристики

Шлюза Modbus: Modbus RTU в Modbus TCP.

Функция WatchDog - автоматическая перезагрузка при зависании


• Встроенный Веб-сервер/Веб-страница для настройки.

• Пользователь может веб-страницу настроек


• Веб страница доступна через последовательный порт.

• Сетевая печать, возможность ограничения количества клиентов для сертевого принтера.

• Высокая защищенность: последовательного порта, порта Ethernet, электропитания устройства.

• Поддержка DHCP-клиент: автоматическое получение IP-адреса и IP-адреса запроса.

• DNS-адрес может быть изменен.

• Синхронный и адаптивный последовательный порт с изменением скорости передачи данных.

• Http-клиент: отправка данных в формат http автоматически.

• Регистрационный пакет: Возможность внесения заголовка в пакет данных для проверки идентификации


• Статус подключения.

• Heartbeat пакет: обеспечивает устойчивый прием данных

• Процессор: Cortex-M4

• Основная частота: 120MHz

• Вспышка: 512 Кбайт

• Стандарт интерфейса: 8-контактный RJ45

• Скорость: 10/100 Мбит / с, MDI / MDIX, автоматическое переключение между перекрестным и прямым подключением

• Защита: изоляция электромагнетизма 2KV, блокировка изоляции оболочки

• Сетевой протокол: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, веб-soket, Http-клиент

• Отправка: буфер Макс 16 Кбайт буфера

• Последовательный порт: 1

• Стандарт интерфейса: RS-232: тип контакта DB9, RS-485: 2 провода (A +, B-), RS-422 (A, B, Y, Z)

• Биты данных: 5,6,7,8

• Стоп Бит: 1,2

• Проверить бит: None, Even, Odd, Space, Марк

• Скорость передачи: 600 бит / с ~ 230,4 Кбит / с

• Управление потоком: RTS / CTS

• Буфер: отправить и получить 2 Кбайт соответственно

• защита RS-485: антистатический 2KV, молниезащита

• Резистор RS-485: для повышения и понижения 2,2 кОм

• Виртуальный последовательный (USR-VCOM): Windows 2000 или выше (32 бит / 64 бит)

• Конфигурация: встроенная веб-страница, программное обеспечение для настройки компьютера, последовательная команда

• Размер: 88 х 81 х 24 мм

• Рабочая температура: -40 ~ 85 ° C (промышленность)

• Температура хранения: -40 ~ 85 ° C, относительная влажность 5 ~ 95% (без конденсации)

• Входное напряжение: DC 5 ~ 36 В

• Рабочий ток: 53 мА при 12 В

• Мощность: <1W

• Сертификат: CE, FCC, ROHS
