USR-N520

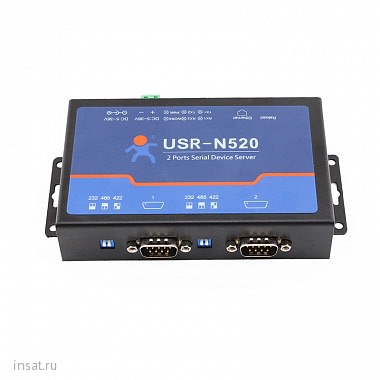

Двух портовый преобразователь портов USR-N520 является серийным промышленным преобразователем двух портов RS232/RS422 и RS485 в Ethernet, организовывает прозрачную передачу данных по протоколу TCP/IP. Преобразователь разработан на базе процессора ARM и имеет внутреннюю интеграцию с протоколом TCP/IP.
USR-N520 может работать как TCP Client, TCP Server, UDP Client, UDP Server Mode.
1) В режиме TCP клиента: клиент подключается автоматически с сервером. Пользователь должен настроить IP-адрес TCP-сервера и порт.
2) В режиме TCP-сервера: Максимальное количество клиентов может быть 8.
3) В режиме UDP клиента: данные с последовательного порта будут отправлены на фиксированный IP-адрес/порт, который указан в настройках адаптера.
4) В режиме UDP сервер: данные с последовательного порта будут отправлены на IP/порт отправившего запрос.

Сферы применения

Управление промышленной автоматизацией, для передачи данных.

Мониторинг систем безопасности, системы охраны, видеонаблюдения, системы автоматизации зданий

Умный дом: теплорегуляторы.

Экологического мониторинга, мониторинга температуры и влажности.

Контроль транспорта и местоположения

Технические характеристики

• Cortex-M4 kernel, работа при температуре от -25С до +80С


• Шлюз Modbus: Modbus RTU в Modbus TCP.

• Функция WatchDog - автоматическая перезагрузка при зависании


• Встроенный Веб-сервер/Веб-страница для настройки.

• Пользователь может веб-страницу настроек


• Веб страница доступна через последовательный порт.

• Сетевая печать, возможность ограничения количества клиентов для сертевого принтера.

• Высокая защищенность: последовательного порта, порта Ethernet, Электропитания устройства.

• Поддержка DHCP-клиент: автоматическое получение IP-адреса и IP-адреса запроса.

• DNS-адрес может быть изменен.

• Синхронный и адаптивный последовательный порт с изменением скорости передачи данных.

• Http-клиент: отправка данных в формат http автоматически.

• Регистрационный пакет: Возможность внесения заголовка в пакет данных для проверки идентификации


• Статус подключения.

• Heartbeat пакет: обеспечивает устойчивый прием данных

• Процессор: Cortex-M4

• Базовая частота: 120MHz

• Флеш-память: 512К байтов

• Потребляемая мощность: 95mA (среднее) при 5V 45mA (среднее) при 12V

• Стандарт интерфейса: 8 pin RJ45

• Скорость: 10/100 Mbps，Поддержка автоматического определения скорости и типа подключения MDI/MDIX

• Гальваническая развязка: 2 кВ

• Сетевой протокол: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd клиент

• Буфер Прием: Максимально 16k байтов

• Режимы работы: TCP Сервер/TCP Клиент/UDP Сервер/UDP Клиент

• Поддерживаемые функции: сетевая печать, шлюз Modbus, USR-Cloud, определяемая пользователем пакет регистрации, определяемый пользователем пакет "я живой" (heartbeat)

• Режимы работы: TCP Клиент/UDP Клиент

• Число портов: 2 (Каждый порт может работать как RS-232,RS-485 и RS-422)

• Стандарт интерфейса: RS-232: TX/RX/RTS/CTS RS-485: A+/B- RS422: TX+/TX-/RX+/RX-

• Битов данных: 5,6,7,8

• Стоповых битов: 1,2

• Четность: Нет/Нечетный/Четный/Пробел/Маркер

• Скорость обмена: 600 бод ~ 230.4Кбод

• Контроль потока: RTS/CTS/Xon/Xoff

• Буфера: на прием и передачу 2k байтов соответственно

• Защита: ESD, от скачков питания

• Виртуальные порты:（USR-VCOM) Windows 2000 или выше（32бит/64 бит）

• Настройка: с помощью программы настройки на компьютере, последовательные команды, встроенный web-сервер

• Размер: 150 x 79 x 30 мм

• Рабочая температура: -40 ~ 85°C

• Температура хранения: -45 ~ 105°C, 5 ~ 95% RH

• Входное напряжение: DC 9 ~ 24V

• Мощность: < 1 Вт

• Сертификат: CE, FCC, ROHS, KCC и WEEE

• Аксессуары: Блок питания 12V, последовательный кабель, адаптер
