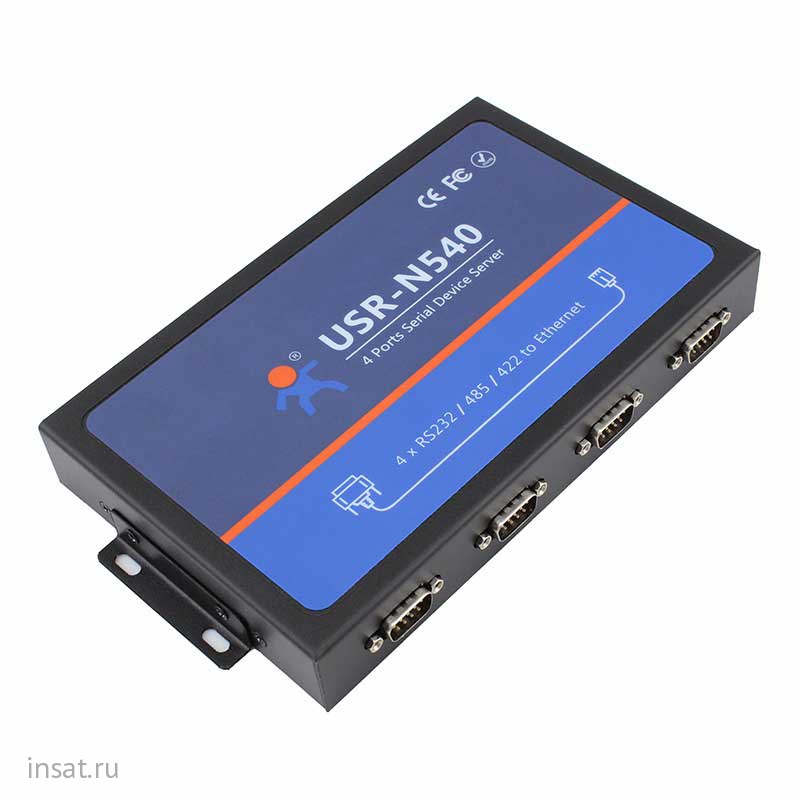

USR-N540 USR IOT

USR-N540

Промышленный преобразователь четырех портов RS232/RS422 и RS485 в Ethernet, организовывает прозрачную передачу данных по протоколу TCP/IP. Преобразователь разработан на базе процессора ARM и имеет внутреннюю интеграцию с протоколом TCP/IP.

USR-N540 может работать как TCP Client, TCP Server, UDP Client, UDP Server Mode.

• В режиме TCP клиента: клиент подключается автоматически с сервером. Пользователь должен настроить IP-адрес TCP-сервера и порт.

• В режиме TCP-сервера: Максимальное количество клиентов может быть 8.

• В режиме UDP клиента: данные с последовательного порта будут отправлены на фиксированный IP-адрес/порт, который указан в настройках адаптера.

• В режиме UDP сервер: данные с последовательного порта будут отправлены на IP/порт отправившего запрос.

Сферы применения

• Управление промышленной автоматизацией, для передачи данных.

• Мониторинг систем безопасности, системы охраны, видеонаблюдения, системы автоматизации зданий

• Умный дом: теплорегуляторы.

• Экологического мониторинга, мониторинга температуры и влажности.

• Контроль транспорта и местоположения

Технические характеристики

Cortex-M4 kernel, работа при температуре от -25С до +80С


• Шлюз Modbus: Modbus RTU в Modbus TCP.

• Функция WatchDog - автоматическая перезагрузка при зависании


• Встроенный Веб-сервер/Веб-страница для настройки.

• Пользователь может веб-страницу настроек


• Веб страница доступна через последовательный порт.

• Сетевая печать, возможность ограничения количества клиентов для сетевого принтера.

• Высокая защищенность: последовательного порта, порта Ethernet, электропитания устройства.

• Поддержка DHCP-клиент: автоматическое получение IP-адреса и IP-адреса запроса.

• DNS-адрес может быть изменен.

• Синхронный и адаптивный последовательный порт с изменением скорости передачи данных.

• Http-клиент: отправка данных в формат http автоматически.

• Регистрационный пакет: возможность внесения заголовка в пакет данных для проверки идентификации


• статус подключения.

• Heartbeat пакет: обеспечивает устойчивый прием данных

• Процессор: Cortex-M4

• Базовая частота: 120MHz

• Флеш-память: 512К байтов

• Количество портов: 1

• Стандарт интерфейса: 8 pin RJ45

• Скорость: 10/100 Mbps，Поддержка автоматического определения скорости и типа подключения MDI/MDIX

• Гальваническая развязка: 2 кВ

• Сетевой протокол: IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd клиент

• Прием: максимально 16k байтов

• Последовательный порт: число портов 4 (Каждый порт может работать как RS-232, RS-485 и RS-422)

• Стандарт интерфейса: RS-232: DB9 "папа", RS-485: 2 проводника (A+,B-), RS-422 (A,B,Y,Z)

• Битов данных: 5,6,7,8

• Стоповых битов: 1,2

• Четность: Нет，Нечетный，Четный，Пробел，Маркер

• Скорость обмена: 600 бод ~ 230.4Кбод

• Контроль потока: RTS/CTS

• Буфер: на прием и передачу 2k байтов соответственно

• Защита: RS-485: антистатическая 2 кВ, защита от грозы

• Резистор: RS-485 2.2 KΩ

• Виртуальные порты（USR-VCOM): Windows 2000 или выше（32 бит/64 бит）

• Настройка: с помощью программы настройки на компьютере, последовательные команды, встроенный web-сервер

• Размер: 222 x 122 x 29 мм

• Рабочая температура: -40 ~ 85°C

• Температура хранения: -40 ~ 85°C, 5 ~ 95% RH (без конденсата)

• Входное напряжение: DC 9 ~ 24V

• Потребляемая мощность: 53mA при 12V

• Мощность: < 1Вт

• Сертификат: CE,FCC,ROHS
