USR-TCP232-306 USR IOT

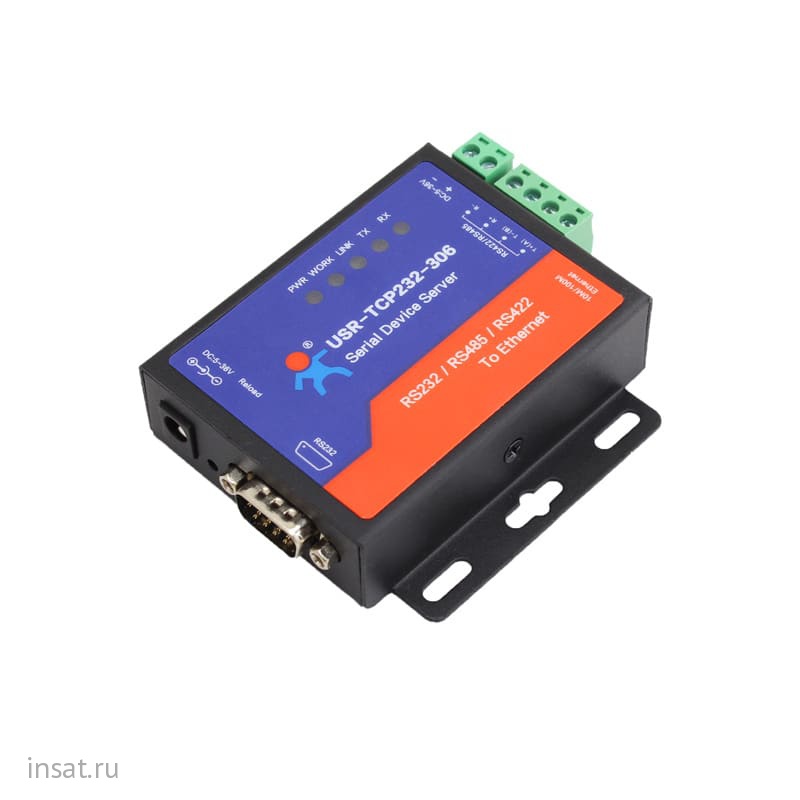

USR-TCP232-306

Устройство преобразователя последовательного интерфейса RS232/RS485 в Ethernet, используемое для прозрачной передачи данных. Устройство USR-TCP232-306 это дешевый преобразователь последовательного интерфейса, для – осуществления двунаправленной прозрачной передачи данных между последовательными интерфейсами RS232/RS485 и Ethernet. Вы можете использовать преобразователь USR-TCP232-310 в ваших устройствах, для осуществления обмена данных в сетях. Пользователь может напрямую обрабатывать обмен данными, используя сеть и устройство, чтобы осуществлять удаленный съем данных, удаленное управление и обработку. USR-TCP232-310 также обладает дополнительными возможностями, такими как, встроенные протоколы DHCP, DNS, встроенные WEB страницы и обновление прошивки через сеть.

Область применения преобразователя USR-TCP232-306

• Промышленная передача данных, промышленная автоматизация

• Мониторинг в системах безопасности и охраны, общественной безопасности

• Умный дом, управление питанием, наблюдение за окружающей средой, «умное» сельское хозяйство

• Контроль дверей в системах прохода на рабочие место, POS системы, система торговли


• Система автоматизации зданий, контроль энергообеспечения, система банковского самообслуживания, контроль за помещениями телекоммуникационных устройств

Применение преобразователя USR-TCP232-306

• Удаленное управление множеством устройств с последовательным интерфейсом

• Использование сетей для удлинения расстояния обмена данными между двумя устройствами с последовательным интерфейсом

• Использование нескольких рабочих мест с ПЭВМ для управления одним устройством с последовательным интерфейсом

Технические характеристики

Поддерживается протокол DHCP, автоматическое получение IP адреса и запрос IP адреса через протокол настройки последовательного интерфейса

Поддержка функции протокола DNS

Настройка параметров работы через встроенную WEB страницу

Обновление прошивки модуля через сеть

Автоматический выбор подключения Ethernet кабеля MDI/MDIX, порт RJ45 со скоростью подключения 10/100Mbps

Скорость обмена выбирается в диапазоне от 600 бод до 230.4Kбод; Настаивается бит проверки четности: None, Odd, Even, Mark и Space

Режим работы: TCP сервер, TCP Клиент, UDP Клиент, UDP Сервер, HTTPD Клиент

Поддерживается виртуальный последовательный порт и предоставляется соответствующее программное обеспечение «USR-VCOM»

Механизм проверки работоспособности устройства, чтобы быть уверенным в надежности подключения, чтобы определить обрыв соединения и сделать попытку повторного соединения

Определяемый пользователем механизм пакета регистрации, статус проверки соединения и использование в качестве собственного заголовка пакета

В режиме TCP Сервера, диапазон числа подключений Клиентов от 1 до 16; по умолчанию установлено 4 подключения.

Глобальный и уникальный MAC адрес приобретенный у IEEE, пользователь также может задать свой MAC адрес

Восстановление заводских настроек

Работа через шлюзы, коммутаторы и маршрутизаторы

Может работать в локальной сети LAN, а также может работать в сети Интернет (внешняя сеть)

Предоставляются для ПЭВМ примеры работы с TCP/IP SOCKET на языках программирования VB, C++, Delphi, Android, IOS

Поддержка доработки по условиям заказчика

Процессор: ARM

Количество портов: 1

Стандарт интерфейса: 8 pin RJ45

Скорость: 10/100 Mbps，поддержка автоматического определения скорости и типа подключения MDI/MDIX

Гальваническая развязка: 2 кВ

Сетевой протокол: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

Буфер Передача: 6K байтов, Прием: 4K байтов

Число портов: 1 (RS232 * 1/ RS422 * 1/ RS485 * 1) Не могут быть использованы одновременно

Стандарт интерфейса: RS-485/RS-422: 4 wire( T+(A), T-(B), R+, R-) RS-232: DB9

Битов данных: 5, 6, 7, 8

Стоповых битов: 1, 2

Четность: Нет/Нечетный/Четный/Пробел/Маркер

Скорость обмена: 600 бод ~ 230.4 Kбод

Контроль потока: Нет

Прием и передача: 800 байтов

Виртуальные порты:（USR-VCOM) Windows 2000 или выше（32бит/64 бит）

Настройка: с помощью программы настройки на компьютере, последовательные команды, встроенный web-сервер

Размер: 98 x 86 x 25 мм

Рабочая температура: -25 ~ 75°C

Температура хранения: -40 ~ 105°C, 5 ~ 95% RH

Входное напряжение: DC 5,0 ~ 36,0V

Потребляемая мощность: 116mA @ 5V 53mA@12V

Мощность: < 1Вт

Комплектация

Преобразователь, блок питания 5V1A
