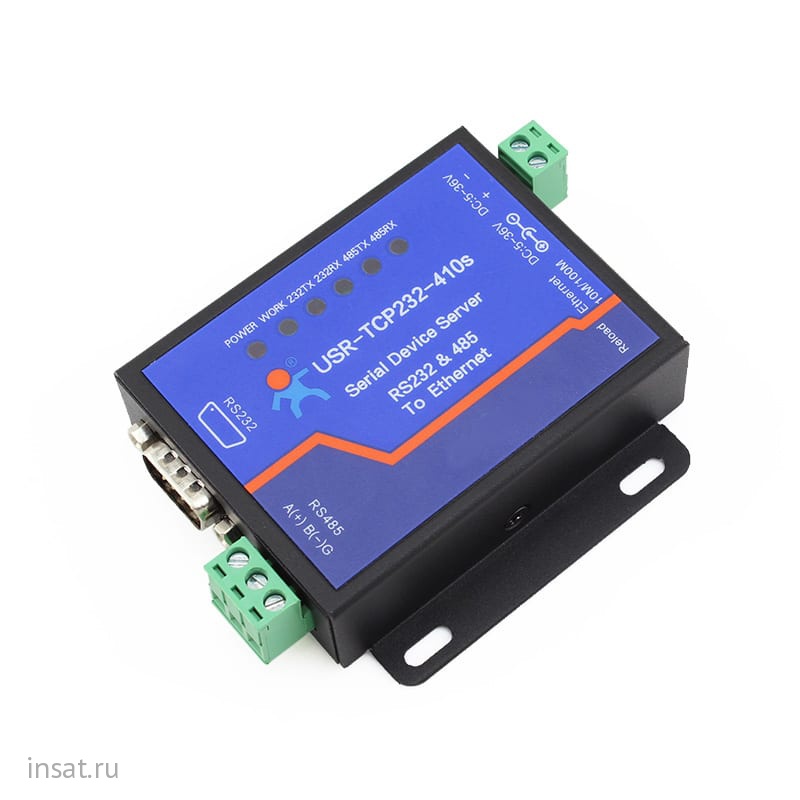

USR-TCP232-410S

Преобразователь последовательного интерфейса RS232/RS485 в Ethernet, используется для прозрачной передачи данных. Преобразователь USR-TCP232-410 представляет собой двухпортовый преобразователь последовательного интерфейса, который поддерживает одновременную работу портов RS232 и RS485. Он построен на базе микроконтроллера с ядром Cortex-M4 и тактовой частотой 120МГц. Имеется интегрированный набор протоколов TCP/IP.

Область применения преобразователя RS232 / RS485 Serial Device Servers

• Промышленная передача данных, промышленная автоматизация

• Мониторинг в системах безопасности и охраны, общественной безопасности

• Умный дом, управление питанием, наблюдение за окружающей средой, «умное» сельское хозяйство

• Контроль дверей в системах прохода на рабочие место, POS системы, система сбыта риса

• Система автоматизации зданий, контроль за подачей питания, система банковского самообслуживания, контроль за помещениями телекоммуникационных устройств

USR-TCP232-410S поддерживает различные способы настройки параметров работы

• Настройка с помощью специальной программы

• Загрузите программы настройки, поиск устройства Serial Device Servers в локальной сети через IP адрес сервера последовательного порта, имя, MAC адрес, или номер версии исполнения. Затем, установите требуемые вам параметры, или оставьте параметры по умолчанию.

• Настройка через Web страницу

Технические характеристики

Промышленное исполнение на базе TI Cortex M4 120МГц температура работы -25С до +85С

1 последовательный порт RS232 и 1 последовательный порт RS485

Широкий диапазон низковольтного питания постоянным током напряжения 5-36В

Диапазон скоростей обмена данными 600~1Mbps

Управление потоком: CTS/RTS, XON/XOFF

Шлюз Modbus: протокол Modbus для протокола Modbus по TCP / Modbus Pollinig

Яро Cortex-M4, промышленный диапазон рабочих температур и встроенный набор проколов TCPIP.

Автоматический выбор подключения Ethernet кабеля MDI/MDIX, порт RJ45 со скоростью подключения 10/100Mbps

Режим работы: TCP сервер, TCP Клиент, UDP Клиент, UDP Сервер, HTTPD Клиент

Два порта могут работать независимо друг от друга одновременно

Может различать какой последовательный порт подсоединяется к устройству согласно номеру порта

Поддерживается виртуальный последовательный порт и предоставляется соответствующее программное обеспечение «USR-VCOM»

Скорость обмена выбирается в диапазоне от 600 бод до 230.4Kбод; Настаивается бит проверки четности: None, Odd, Even, Mark и Space DNS and

Поддерживается протокол DHCP

Предоставляются для ПЭВМ примеры работы с TCP/IP SOCKET на языках программирования VB, C++, Delphi, Android, IOS

Встроенная web страница; которая может быть доработана заказу пользователя

Кнопка перезагрузки, одна кнопка восстановления заводских настроек

Разъем RJ45 со статусными индикаторами Link/Data, встроенный изолирующий трансформатор с прочностью изоляции 2 кВ

Глобальный и уникальный MAC адрес, приобретенный у IEEE (начинается с D8-B0-4C), пользователь также может задать свой MAC адрес

Поддерживается обновление прошивки модуля через сеть

Поддерживается дежурный режим, обнаружение повреждения линии связи

Поддерживается учетная запись и пароль, которые могут использоваться для авторизации на WEB странице и настройки сетевых параметров

Поддерживается одноканальный WEB Socket, чтобы реализовать двухстороннюю прозрачную передачу данных между WEB страницей и серийным портом 0

Поддерживаются преобразование данных Modbus RTU в Modbus TCP

Поддерживается широковещательных сообщений UDP

Процессор: Cortex M4

Память: 512K byte

Корпус: Метал окрашенный

Питание: DC 5-36 Вольт

Интерфейсы: RS-232*1, 9-pin D-sub RS-485*1, 2 wire (A+, B-) Возможно одновременное использование

Блок питания: 5V1A

Поддержка протоколов: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP Web socket, HTTPD Client

Стандарт порта: 8 pin RJ45

Защита:  2кВ электромагнитная изоляция блокировка изоляции оболочки

Конфигурирование: Web страница/ Программа настройки/ Команды на порт

Сертификаты: CE, FCC, ROHS, EAC

Сопротивление: RS-485 подтягивание и опускание: 2,2 кОм

Контроль потока: аппаратный: RTS/CTS

Входное питание: DC 5 ~ 36V адаптер или 5.08-2 разъем

Потребляемый ток: 90mA @ 5V; <50mA @ 12V

Комплектация

USR-TCP232-410S, блок питания, интерфейсный кабель DB9
