Описание: Малогабаритный модуль преобразователя последовательного интерфейса в Ethernet, который может осуществлять двунаправленную прозрачную передачу данных между последовательным портом с TTL уровнем сигнала и портом RJ45

Техническое описание
Документация

USR-TCP232-T2

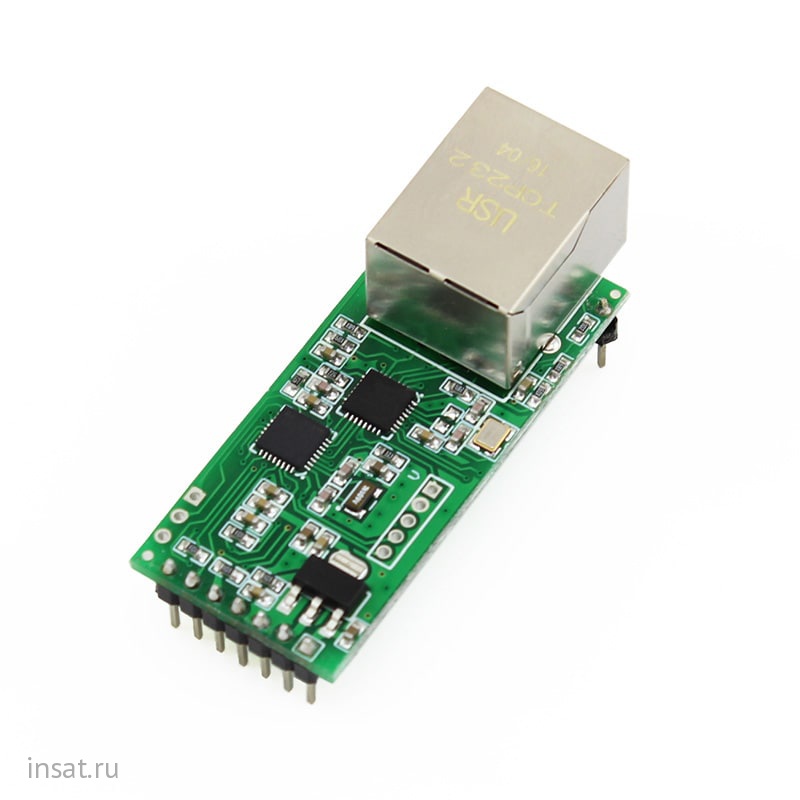

USR-TCP232-T2 это малогабаритный модуль преобразователь последовательного интерфейса в Ethernet, который может осуществлять двунаправленную прозрачную передачу данных между последовательным портом с TTL уровнем сигнала и портом RJ45. Его также можно применять для подключения интерфейсов RS232/ RS485, подключив преобразователь уровня сигналов.USR-TCP232-S2 построен на основе микроконтроллера с ядром Cortex-M0. Микроконтроллер характеризуется малым энергопотреблением, высоким быстродействием и эффективностью

Область применения модуля UART Serial Ethernet

Промышленная передача данных, промышленная автоматизация
Мониторинг в системах безопасности и охраны, общественной безопасности
Умный дом, управление питанием, наблюдение за окружающей средой, «умное» сельское хозяйство
Контроль дверей в системах прохода на рабочие место, POS системы, система сбыта риса
Система автоматизации зданий, контроль за подачей питания, система банковского самообслуживания, контроль за помещениями телекоммуникационных устройств

Технические характеристики

Поддерживается протокол DHCP, автоматическое получение IP адреса и запрос IP адреса через протокол настройки последовательного интерфейса

Поддержка функции протокола DNS

Настройка параметров работы через встроенную WEB страницу и через последовательный порт АТ командами

Обновление прошивки модуля через сеть

Автоматический выбор подключения Ethernet кабеля MDI/MDIX, порт RJ45 со скоростью подключения10/100Mbps

Скорость обмена выбирается в диапазоне от 600 бод до 230.4Kбод; Настаивается бит проверки четности: None,Odd,Even,Mark и Space

Режим работы: TCP сервер, TCP Клиент, UDP Клиент, UDP Сервер, HTTPD Клиент

Поддерживается виртуальный последовательный порт и предоставляется соответствующее программное обеспечение «USR-VCOM»

Механизм проверки работоспособности устройства, чтобы быть уверенным в надежности подключения, чтобы определить обрыв соединения и сделать попытку повторного соединения

Определяемый пользователем механизм пакета регистрации, статус проверки соединения и использование в качестве собственного заголовка пакета

В режиме TCP Сервера, диапазон числа подключений Клиентов от 1 до 16; по умолчанию установлено 4 подключения.

Глобальный и уникальный MAC адрес, приобретенный у IEEE, пользователь также может задать свой MAC адрес

Восстановление заводских настроек

Работа через шлюзы, коммутаторы и маршрутизаторы

Может работать в локальной сети LAN, а также может работать в сети Интернет (внешняя сеть)

Предоставляются для ПЭВМ примеры работы с TCP/IP SOCKET на языках программирования ,VB, C++, Delphi, Android, IOS

Поддержка доработки по условиям заказчика

Процессор: ARM

Память: 32Kb

Ethernet порт: 1 шт

Интерфейс разъема: RJ45

Скорость подключения: 10/100 Mbps, MDI / MDIX, автоматическое переключение между перекрестным и прямым подключением

Последовательный порт: 1 шт

Интерфейс: TTL

Биты данных: 5, 6, 7, 8

Стоп-бит: 1, 2

Проверка бита: None, Even, Odd, Space, Марк

Скорость передачи данных: 600 бит ~ 460,8 Кбит

Управление потоком: Null

Буфер: прием 800 байт

Размер: 50,5 х 22,6 х 15,0 мм

Рабочая температура: -25 ~ 75 ° C

Температура хранения: -40 ~ 105 ° С, 5 ~ 95% относительной влажности

Входное напряжение: VCC DC 3.0V ~ 3.6V / VDD DC 4,75 ~ 7.0V

Рабочий ток: 150mA (min) / 160mA (max) @ 3.3V; 150mA (min) / 160mA (max) @ 5V

Мощность: <1W

Конфигурирование: ПО настройки для ПЭВМ, команды последовательного порта, встроенная WEB страница, AT команды

Сетевые протоколы: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP
