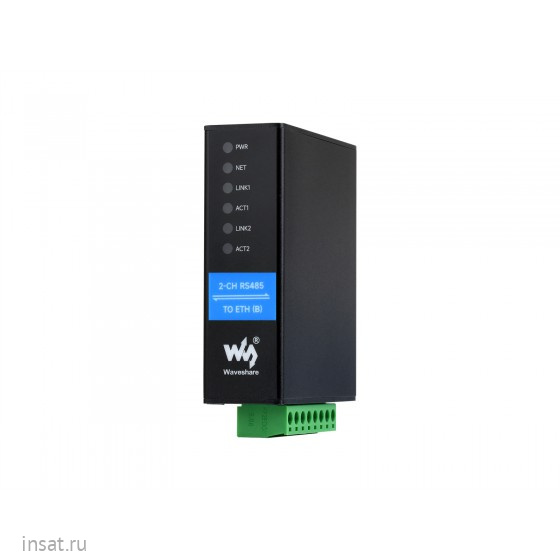

2-CH RS485 TO ETH (B) Waveshare

2-CH RS485 TO ETH (B)

Промышленный двухканальный сервер последовательного интерфейса и шлюз для сбора данных IoT. Его ключевая особенность - два независимых канала RS485, которые могут работать одновременно, не мешая друг другу.

Особенности

• Устройство обладает продвинутым программным обеспечением, которое расширяет его возможности beyond простого преобразователя интерфейсов:
• Modbus-шлюз: Обеспечивает преобразование между протоколами Modbus RTU (на стороне RS485) и Modbus TCP (на стороне Ethernet). Поддерживается как режим с хранением данных, так и режим прозрачной передачи.
• MQTT-шлюз: Позволяет устройствам RS485 легко публиковать данные в MQTT-брокер, что критически важно для интеграции в IoT-платформы.
• Гибкая настройка: Конфигурирование возможно через WEB-интерфейс, специальную программу Vircom на ПК или с помощью DLL-библиотеки для собственных приложений.
• Дополнительные возможности: Поддержка пользовательских heartbeat-пакетов, парольная аутентификация TCP-соединений, отправка данных на облачные серверы с помощью HTTP GET/POST запросов.

Применение

Типичные сферы применения включают промышленный сбор данных, мониторинг интеллектуальных приборов (счетчиков), удаленное управление ПЛК (программируемыми логическими контроллерами) и создание сетей устройств контроля доступа

Технические характеристики

Характеристика	Описание
Назначение	Серийный сервер, Modbus/MQTT-шлюз, преобразователь RS485 в JSON, сетевой коммутатор
Интерфейсы связи	2 x RS485 (на винтовых клеммах), 2 x Ethernet (RJ45)
Питание	Диапазон напряжений: 6-40 В DC. Разъем: клеммная колодка и DC-порт (5.5x2.1 мм).
Изоляция	Гальваническая развязка питания и сигнальных цепей
Скорость порта RS485	300 - 115200 бод
Настройки порта	Биты данных: 5-9; контроль четности: нет, четный, нечетный, mark, space
Сетевые протоколы	TCP, UDP, IP, HTTP, DHCP, DNS и др
Режимы работы	TCP-сервер (до 30 подключений), TCP-клиент (до 7 IP-адресов), UDP, UDP-мультикаст
Рабочая температура	-40°C  +85°C
Габариты	78 x 72.5 x 24.2 мм. Корпус предназначен для монтажа на DIN-рейку
Вес, г	134
