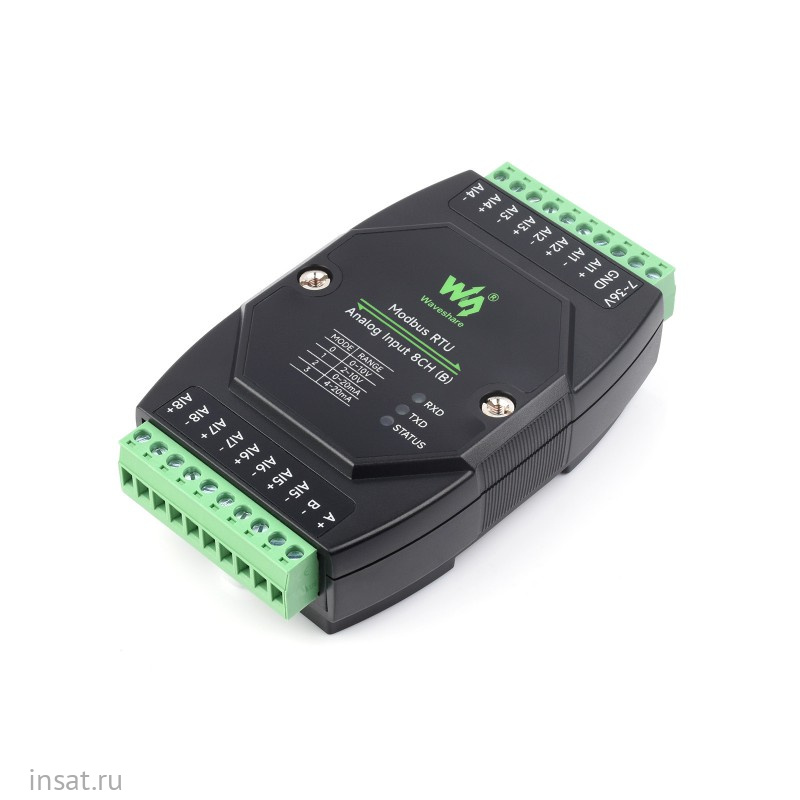

Modbus RTU Analog Input 8CH (B) Waveshare

Modbus RTU Analog Input 8CH (B)

Промышленный 8-канальный модуль аналогового ввода, предназначенный для высокоточного сбора данных с датчиков напряжения и тока.

Особенности

Переключение режимов:
Для каждого канала можно выбрать режим измерения напряжения или тока с помощью перемычек на плате.
Гибкие настройки:
Диапазоны измерений для каждого канала индивидуально настраиваются программно через Modbus-регистры.
Программное обеспечение:
Производитель предоставляет примеры кода для Raspberry Pi, STM32 и Arduino, а также инструкции по работе с популярными программами для отладки, такими как Modbus Poll и SSCOM.

Применение

Modbus RTU Analog Input 8CH (B) - это готовое промышленное решение для интеграции аналоговых датчиков в систему автоматизации. Благодаря поддержке стандартного протокола Modbus RTU, широкому диапазону питающих напряжений и встроенной защите он подходит для применения в условиях повышенных электромагнитных помех.

Технические характеристики

Характеристики	Значение
Количество каналов	8
Разрешение АЦП	12 бит
Измеряемые сигналы	Напряжение: 0-10 В (по умолчанию), 2-10 В. Ток: 0-20 мА, 4-20 мА.
Точность	Погрешность ≤ 3%
Интерфейс связи	RS485
Протокол	Standard Modbus RTU
Адрес устройства	Настраивается в диапазоне 1-255
Питание	Постоянный ток 7-36 В
Частота обновления	25 Гц
Защита	Гальваническая развязка питания и сигнала, самовосстанавливающийся предохранитель, TVS-супрессор
Корпус	Монтаж на DIN-рейку 35 мм
Габариты	121 x 72 x 34 мм
Вес, г	141
Комплектация	1х Модуль (Modbus RTU Analog Input 8CH (B)) 1х Переходник клеммы питания блока (Power supply terminal adapter)
