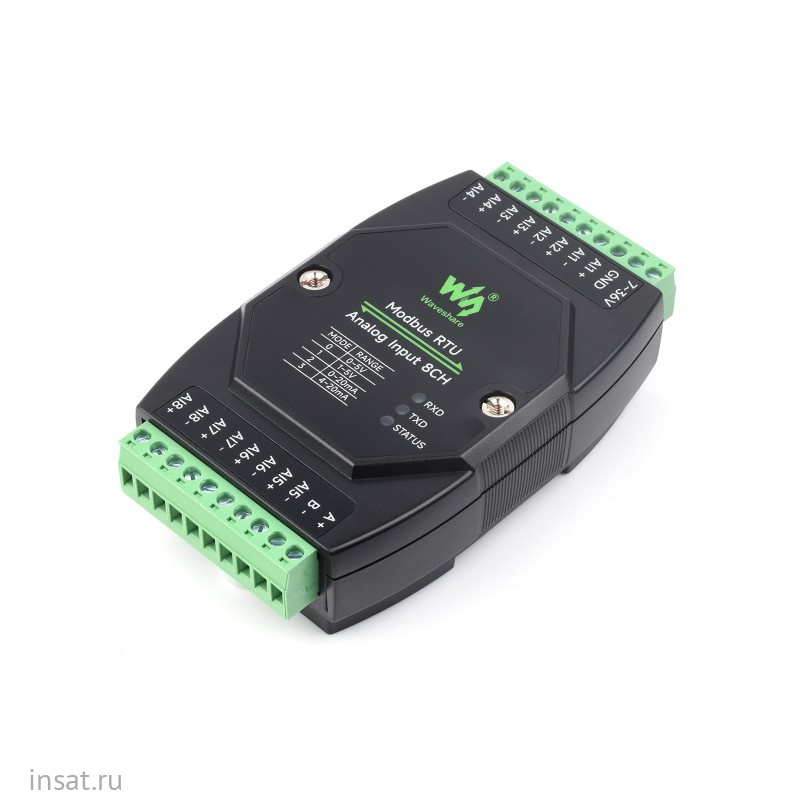

Modbus RTU Analog Input 8CH Waveshare

Modbus RTU Analog Input 8CH

Промышленный модуль для сбора аналоговых сигналов по 8 каналам с 12-битным разрешением. Он поддерживает одновременное измерение напряжения и тока, использует протокол Modbus RTU и обладает защитой от помех.

Особенности

Конфигурация входов:
Каждый из 8 каналов настраивается индивидуально с помощью перемычек: для измерения напряжения перемычку нужно снять, а для измерения тока - установить.
Гальваническая развязка:
Модуль имеет встроенную силовую и магнитную развязку, что обеспечивает высокую надежность и устойчивость к помехам в промышленных условиях.
Защита:
На плате установлены самовосстанавливающийся предохранитель и TVS-диод (супрессор) для защиты от перенапряжений, импульсных помех и электростатических разрядов.
Прочный корпус:
Конструкция модуля предназначена для крепления на стандартную 35-мм DIN-рейку и поддерживает установку нескольких устройств в стопку.
Управление модулем осуществляется по протоколу Modbus RTU через интерфейс RS-485. Ключевые аспекты работы с ним:

• Адресация: Адрес устройства на шине настраивается в диапазоне 1-247, что позволяет подключать несколько модулей к одной линии связи.
• Функции Modbus: Для работы используются стандартные функции чтения и записи регистров, такие как 04 (Read Input Registers) для получения данных и 06/16 (Write Single/Multiple Registers) для настройки.
• Чтение данных: Данные с каналов хранятся в регистрах входов (адреса 3x0000-3x0007). Для их чтения можно отправить команду, например, 01 04 00 00 00 08 F1 CC.
• Настройка режимов: Тип измеряемого сигнала (диапазон) для каждого канала задается путем записи значения (0-4) в соответствующий регистр хранения (адреса 4x1000-4x1007).

Применение

Модуль служит надежным и точным звеном между аналоговыми датчиками (температуры, давления, уровня) и цифровой системой управления (ПЛК, ПК, Raspberry Pi, Arduino, STM32) . Его ключевые преимущества - 8 каналов в одном модуле, промышленная защита и гибкость настройки, что делает его отличным выбором для задач автоматизации.

Технические характеристики

Параметр	Значение
Интерфейс связи	RS-485
Протокол	Modbus RTU
Тип входа	Дифференциальный или однооконечный
Диапазоны по умолчанию	0~5В / 1~5В; 0~20мА (умолч.) / 4~20мА
Разрешение	12 бит
Каналы	8 аналоговых входов (AI)
Питание	DC 7~36 В
Вес, г	141
Комплектация	1х Модуль (Modbus RTU Analog Input 8CH) 1х Переходник клеммы питания блока (Power supply terminal adapter)
