Modbus RTU Analog Output 8CH Waveshare

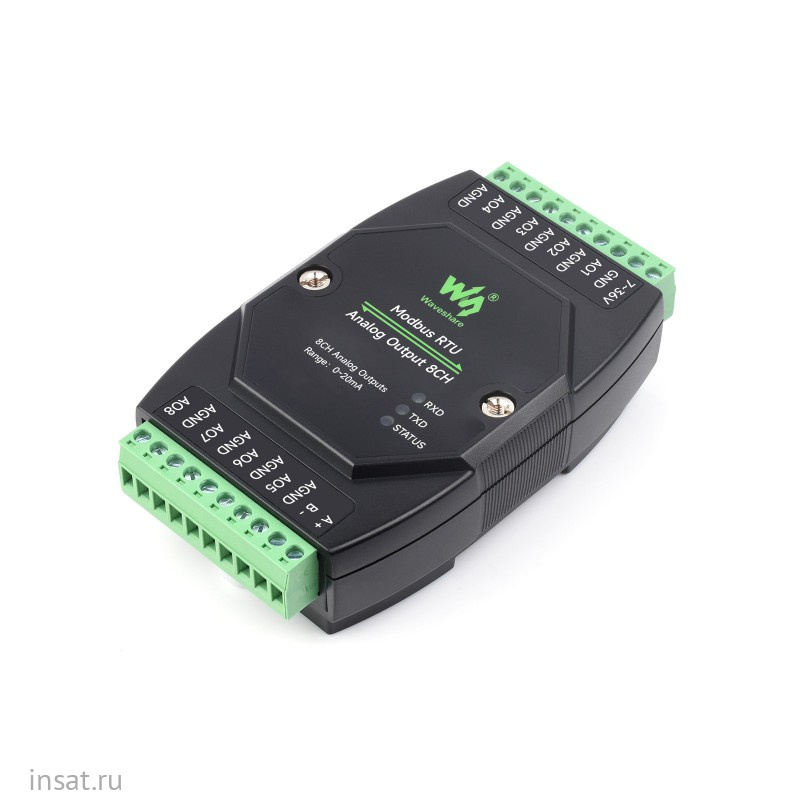

Modbus RTU Analog Output 8CH

Промышленный модуль аналогового вывода, предназначенный для точного управления аналоговыми сигналами в системах автоматизации. Он поддерживает одновременный вывод сигнала по 8 каналам и использует стандартный протокол Modbus RTU для связи по интерфейсу RS-485.

Особенности

Промышленная надежность:
Модуль обладает встроенной защитой, включая галваническую развязку питания и сигналов, самовосстанавливающийся предохранитель и TVS-супрессор для защиты от перенапряжений и помех, что делает его подходящим для суровых промышленных условий.
Простота интеграции:
Благодаря поддержке стандартного протокола Modbus RTU и возможности каскадного подключения до 255 устройств к одной шине RS485, модуль легко интегрируется в существующие системы автоматизации.
Основная функция:
Модуль предназначен для преобразования цифровых команд, полученных по протоколу Modbus RTU, в точные аналоговые сигналы тока или напряжения. Это позволяет напрямую управлять такими устройствами, как исполнительные механизмы, клапаны, частотные преобразователи и другие промышленные датчики.

Применение

КомплектацияПромышленное решение для задач аналогового вывода, сочетающее высокую точность, надежную конструкцию с защитой от помех и простоту интеграции в системы на базе Modbus.

Технические характеристики

Параметр	Описание
Модель	Modbus RTU Analog Output 8CH
Коммуникационный интерфейс	RS485
Протокол	Стандартный Modbus RTU
Количество каналов	8 независимых каналов с одновременным выводом
Тип вывода / Диапазон	Постоянный ток: 0...20 мА Постоянное напряжение: 0...10 В (для версии 8CH (B))
Разрешение	12 бит (1 мкА для тока, 1 мВ для напряжения)
Точность вывода	±0.03 мА (для тока) / ±0.01 В (для напряжения)
Адрес устройства	Настраивается в диапазоне 1-255
Скорость передачи	От 4800 до 256000 бод
Питание	Постоянный ток 7...36 В
Корпус	Монтаж на стандартную DIN-рейку 35 мм
Вес, г	147
Комплектация	1х Модуль (Modbus RTU Analog Output 8CH) 1х Переходник клеммы питания блока (Power supply terminal adapter) 1х Отвертка (Screwdriver)
