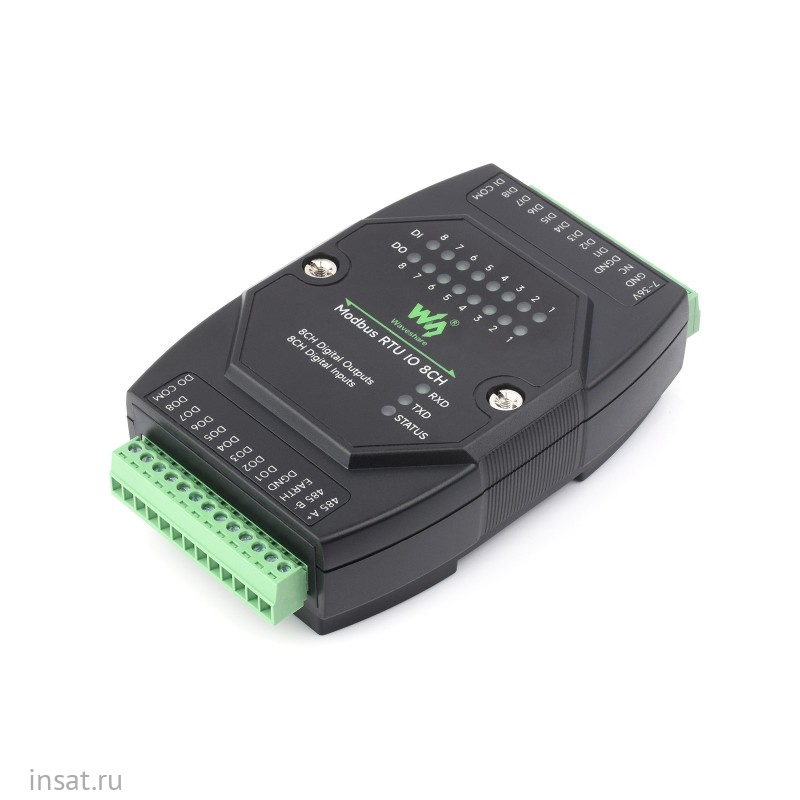

Modbus RTU IO 8CH Waveshare

Modbus RTU IO 8CH

Промышленный 8-канальный модуль цифрового ввода и вывода, предназначенный для интеграции в системы автоматизации. Он управляется по протоколу Modbus RTU через интерфейс RS485.

Особенности

• Промышленная защита и надежность: Модуль оснащен гальванической развязкой питания и сигнальных цепей, что обеспечивает высокую помехозащищенность. Встроенные TVS-диоды (подавители переходных напряжений) и самовосстанавливающийся предохранитель защищают устройство от скачков напряжения, электростатических разрядов и перегрузки по току.
• Гибкость подключения: Цифровые входы поддерживают различные типы сигналов: пассивный (сухой контакт), а также активный PNP и NPN. Выходы с открытым стоком и высокой нагрузочной способностью (до 500 мА) могут напрямую управлять реле, solenoid valves и другими нагрузками.
• Простота интеграции: Благодаря поддержке стандартного протокола Modbus RTU, модуль легко интегрируется с большинством ПЛК, SCADA-систем и контроллеров (например, Raspberry Pi, Arduino, STM32). Прочный корпус с креплением на DIN-рейку упрощает монтаж в стандартные электрические щиты.
• Дополнительные функции: Модуль поддерживает такие функции, как импульсный выход (включение на заданное время) и связь между входом и выходом (DI/DO linkage control) для создания простой логики управления без программирования основного контроллера.

Применение

Это готовое, надежное и гибкое решение для задач дискретного ввода и вывода в промышленной автоматизации, удаленного мониторинга и IoT-проектах. Его ключевые преимущества - это промышленная надежность, широкий диапазон Эитающих напряжений и гибкость подключения различных датчиков и исполнительных устройств.

Технические характеристики

Параметр	Значение
Коммуникационный интерфейс	RS485
Протокол	Standard Modbus RTU
Скорость передачи (бодрейт)	От 4800 до 256000 (по умолчанию 9600)
Адрес устройства	Настраивается в диапазоне 1-255
Питание	DC 7-36 В
Цифровой вход (DI)	8 каналов, 5-36 В, пассивный/активный (NPN или PNP)
Цифровой выход (DO)	8 каналов, открытый сток, 5-36 В, до 500 мА на канал
Установка	На DIN-рейку 35 мм
Вес, г	141
Комплектация	1х Модуль (Modbus RTU IO 8CH) 1х Переходник клеммы блока питания (Power supply terminal adapter) 1х Отвертка (Screwdriver)
