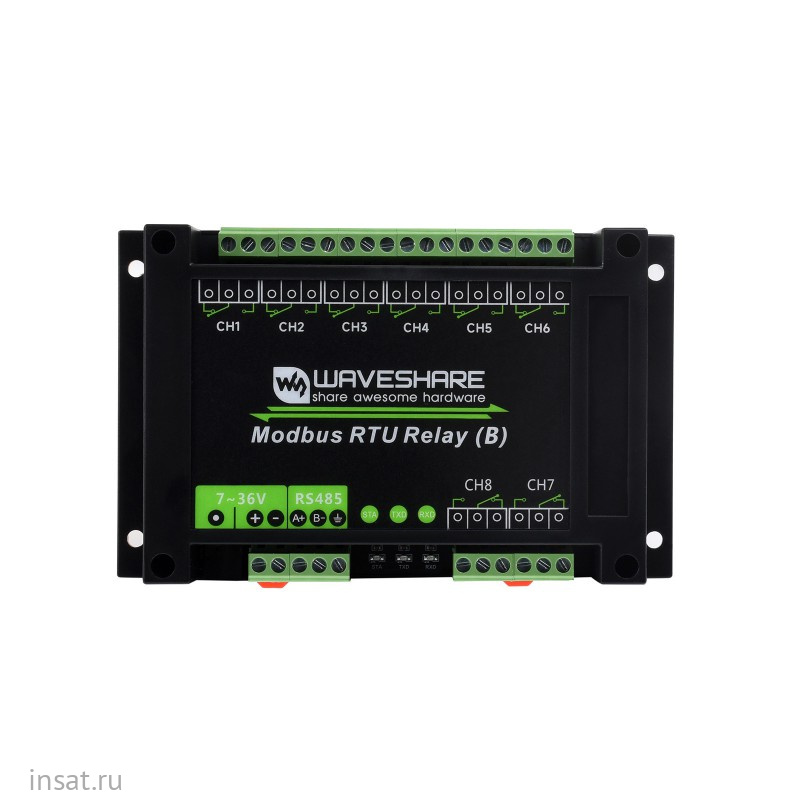

Modbus RTU Relay (B)

Промышленный 8-канальный модуль реле, который сочетает в себе robust-защиту, гибкость протокола Modbus RTU и удобство интеграции. Его ключевые преимущества - это широкий диапазон питающих напряжений, возможность объединения множества устройств в сеть и наличие комплекса изоляционных и защитных схем, что делает его надежным выбором для построения автоматизированных систем управления.

Особенности

• Промышленная надежность: Модуль предназначен для промышленного применения и оснащен целым рядом защит: гальваническая развязка питания и сигнальных линий, опторазвязка, TVS-диоды для подавления переходных перенапряжений и самовосстанавливающийся предохранитель . Это обеспечивает безопасную, стабильную и надежную работу в условиях сильных помех.
• Гибкость управления: Устройство поддерживает стандартные функции Modbus RTU, такие как чтение состояния реле (функция 01), запись в одиночное реле (05), запись во все реле сразу (0F), а также чтение и запись регистров для настройки параметров . Также реализована полезная функция «flash-on/flash-off», которая позволяет включить реле на заданное время, после чего оно автоматически отключится.
• Простота интеграции: Благодаря поддержке шины RS485 и настраиваемым адресам, на один канал связи можно подключить до 255 таких модулей . Производитель предоставляет готовые примеры кода и демонстрационные проекты для популярных платформ, включая Raspberry Pi, STM32, Arduino и PLC (на примере SIMATIC S7-200 SMART).

Применение

Модуль является идеальным решением для систем промышленной автоматизации, управления освещением, контроля оборудования и других приложений, где требуется дистанционное управление мощной нагрузкой с высокими требованиями к надежности связи.

Технические характеристики

Параметр	Значение/Описание
Коммуникационный интерфейс	RS485
Протокол	Modbus RTU
Количество реле	8 каналов
Контакты реле	1НО (нормально разомкнутый) + 1НЗ (нормально замкнутый)
Коммутируемая нагрузка	≤ 10A 250VAC / 30VDC
Адрес устройства	Настраивается в диапазоне 1-255
Скорость передачи (бодрейт)	От 4800 до 256000 (по умолчанию: 9600, N, 8, 1)
Напряжение питания	7 ~ 36 В постоянного тока
Корпус	ABS-пластик, для монтажа на DIN-рейку
Габариты	175 x 90 x 40 мм
Вес, г	244
Комплектация	1х Модуль (Modbus RTU Relay (B))
