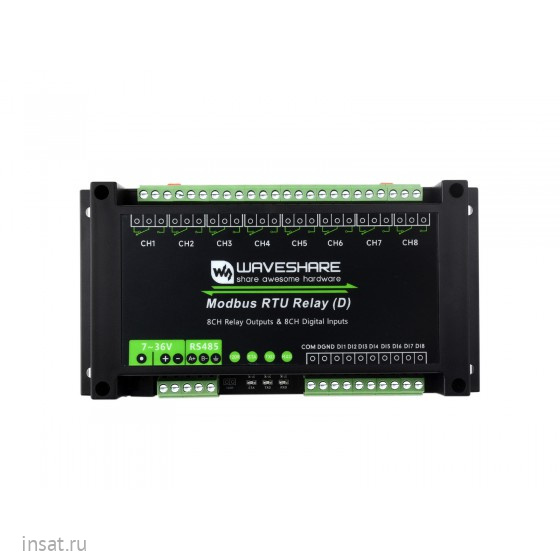

Modbus RTU Relay (D)

Промышленный 8-канальный модуль реле, который управляется по шине RS485 с использованием протокола Modbus RTU. Модуль отличается наличием многоуровневой защиты и предназначен для стабильной работы в промышленных условиях.

Особенности:

• Гибкость управления: Конфигурируемый адрес устройства (1-255), что позволяет подключать до 255 устройств в одну сеть RS485.
• Функция таймера: Поддержка функции "flash-on, flash-off", которая позволяет включать реле на заданное время с последующим автоматическим отключением.
• Комплексная защита: Модуль имеет встроенную гальваническую развязку питания, магнитную развязку для сигналов, TVS-диод для подавления бросков напряжения и самовосстанавливающийся предохранитель.
• Универсальные входы: 8 цифровых входов, поддерживающих как пассивный (сухой контакт), так и активный (NPН или PNP) сигнал с напряжением 5-36В.
• Прочная конструкция: Корпус из ABS-пластика, предназначенный для крепления на DIN-рейку.

Применение:

Основная функция модуля - управление выходными реле и чтение состояния цифровых входов путем отправки команд по протоколу Modbus RTU через интерфейс RS485.

Способы управления реле могут быть разными, что обеспечивает гибкость в автоматизации:

• Нормальный режим: Реле управляются только командами, отправленными по сети Modbus.
• Режимы связи с входами: Реле могут изменять своё состояние автоматически при изменении сигнала на одном из цифровых входов.

Области применения модуля разнообразны и включают в себя:

• Системы промышленной автоматизации (ПЛК).
• Управление освещением и другими бытовыми приборами на 220В.
• Системы сигнализации и мониторинга.
• Любые приложения, требующие дистанционного управления силовой нагрузкой

Технические характеристики

Питание	7~36 В постоянного тока
Интерфейс связи	RS485
Скорость передачи данных	От 4800 до 256000 бод
Количество реле	8 каналов
Контакты реле	1NO 1NC (нормально разомкнутый и нормально замкнутый)
Нагрузка реле	≤10A 250VAC / 30VDC
Цифровые входы	8 (DI1-DI8), 5-36В
Протокол	Стандартный Modbus RTU
Светодиодные индикаторы	STA: Индикатор микроконтроллера, мигает, когда микроконтроллер работает нормально. TXD: Индикатор передачи, загорается при отправке данных. RXD: Индикатор приема, загорается при приеме данных.
Корпус	ABS-пластик, для монтажа на DIN-рейку
Габариты	175 x 90 x 40 мм
Вес, г	296
Комплектация	1х Модуль (Modbus RTU Relay (D)) 1х Отвертка (Screwdriver)
