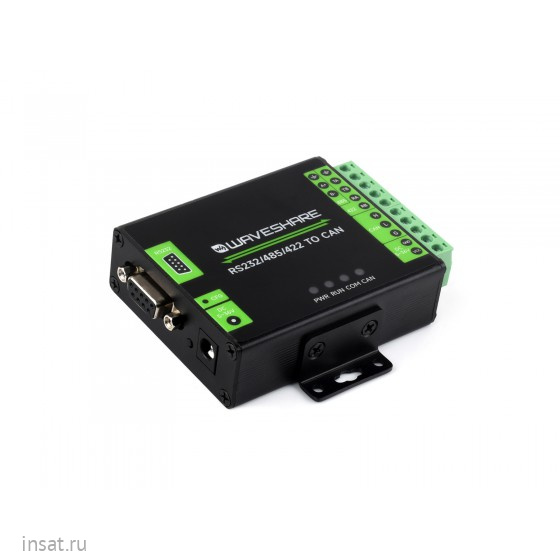

RS232/485/422 TO CAN Waveshare

RS232/485/422 TO CAN

Промышленный конвертер, предназначенный для двусторонней передачи данных и преобразования протоколов между интерфейсами RS232, RS485, RS422 и CAN. Устройство поддерживает несколько режимов работы, включая преобразование протокола Modbus RTU, что позволяет интегрировать разнородное промышленное оборудование в единую сеть.

Особенности

Гальваническая изоляция: Конвертер обладает полной изоляцией по питанию и сигнальным линиям, что обеспечивает высокую надежность и устойчивость к помехам в промышленных условиях.
Защитные схемы: Устройство оснащено многоуровневой защитой, включая TVS-супрессор для подавления всплесков напряжения, защиту от электростатического разряда (15 кВ) и грозовую защиту (600 Вт).
Гибкая настройка: Поддерживает настраиваемую скорость передачи для CAN (от 10 до 1000 кбит/с) и для последовательных портов (от 1200 до 460800 бод). Также имеется 14 программируемых фильтров для selective приема CAN-сообщений.
Четыре режима работы:

• Прозрачный режим
• Прозрачный режим с идентификаторами
• Режим форматирования
• Режим преобразования протокола Modbus RTU

Прочный корпус: Устройство выполнено в промышленном металлическом корпусе, который поддерживает настенный и DIN-рейковый монтаж.

Применение

Конвертер является надежным решением для промышленной автоматизации, обеспечивая безопасное и стабильное соединение между устройствами с последовательными интерфейсами и CAN-сетью. Его ключевые преимущества - гальваническая изоляция, встроенные системы защиты и поддержка преобразования протоколов, включая Modbus RTU.

Технические характеристики

Тип	Активный цифровой изолированный преобразователь RS232/485/422 в CAN
Интерфейс источника питания
Источник питания	5~36 В постоянного тока
Защита	Антиреверс
Порт	RS232/485/422, CAN
CAN
Разъем	Винтовой клеммный разъем
Управление направлением	Аппаратное автоматическое управление
Резистор	Встроенный согласующий резистор 120 Ом
Скорость передачи данных	10 кбит/с ~ 1000 кбит/с
RS232
Разъем	DB9 female
Дальность передачи	около 15 м
Режим передачи	точка-точка
Скорость передачи данных	1200 бит/с ~ 460800 бит/с
RS485/422
Разъем	Винтовой клеммный разъем
Управление направлением	Аппаратное автоматическое управление
Защита	TVS-диод, защита от перенапряжений и электростатического разряда, силовая и сигнальная изоляция
Резистор	Встроенный резервный согласующий резистор 120 Ом, по умолчанию нормально замкнутый (NC), активируется перемычкой
Режим передачи	Многоточечное соединение (режим 485: до 32 узлов, для 16 и более узлов рекомендуется использовать ретрансляторы; режим 422: до 256 узлов, для 16 и более узлов рекомендуется использовать ретрансляторы)
Скорость передачи данных	1200 бит/с ~ 460800 бит/с
Индикаторы
PWR	Красный индикатор питания загорается при включении питания
RUN	Индикатор работы системы, выключается при неисправности шины CAN
COM	Индикатор приема RS232/485/422 загорается при получении данных через порт RS232, 485 или 422
CAN	Индикатор CAN RX загорается, когда CAN-порт принимает данные
Режим эксплуатации
Диапазон температур	-15 ~ 70℃
