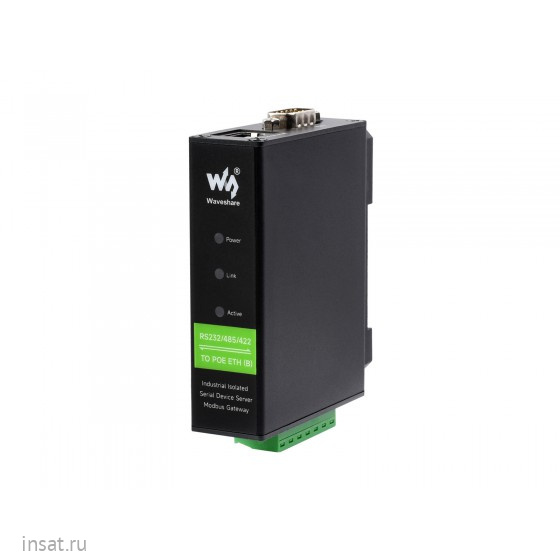

RS232/485/422 TO POE ETH (B) Waveshare

RS232/485/422 TO POE ETH (B)

Устройство сбора данных устройства RS232/485/422/шлюз IoT, предназначенный для промышленной среды. Он сочетает в себе несколько функций в одном, включая последовательный сервер, шлюз Modbus, шлюз MQTT, RS485 в JSON и т. д. Модуль оснащен портами RS232/485/422 и Ethernet (функция PoE является дополнительной), использует порт постоянного тока (внешний диаметр: 5,5 мм, внутренний диаметр: 2,1 мм) и винтовые клеммы для ввода питания. Корпус для крепления на DIN-рейку, небольшой по размеру, простой в установке, экономичный. Он подходит для таких приложений, как сбор данных, шлюз Интернета вещей, безопасность Интернета вещей, а также интеллектуальный мониторинг приборов.

Особенности

- Поддержка TCP-сервера, TCP-клиента, режима UDP и многоадресной рассылки UDP. При использовании в качестве TCP-клиента он также поддерживает функции TCP-сервера. Он поддерживает 30 TCP-соединений в качестве TCP-сервера и 7 IP-адресов назначения в качестве TCP-клиента;
- Скорость передачи данных поддерживается 1200-115 200 бит/с, бит данных поддерживает 5-9 бит, а бит четности может быть пятью способами: без четности, нечетной четности, четной четности, метки и пробела;
- Поддерживает функцию отправки MAC-адреса при подключении устройства, что удобно для облачного управления устройствами;
- Предоставляет дополнительную библиотеку разработки DLL для поиска и настройки устройств на стороне компьютера;
- Поддержка конфигурации веб-браузера, поддержка DHCP для динамического получения IP-адреса и протокол DNS для подключения адреса сервера доменных имен;
- Поддержка удаленного поиска устройств в облаке, настройка параметров устройств и обновление программ устройств;
- Поддержка просмотра состояния TCP-соединения, а также отправки и получения данных через последовательный порт. Виртуальный последовательный порт также поддерживает функцию мониторинга.

Технические параметры

Тип конвертера	RS-232/422/485 в Ethernet
Количество портов	2
Материал корпуса	Металл
Тип крепления	DIN-рейка
Тип разъемов	RS-232/422/485(DB-9, Клемма)/ Ethernet(RJ-45)
Гальваническая изоляция	Есть
Защита от импульсных помех	Есть
Вес, г	192

Технические характеристики

Модель	RS232/485/422 TO POE ETH (B)
Тип продукта	Последовательный сервер, шлюз Modbus, шлюз MQTT
Основная функция	Реализация функции двунаправленной прозрачной передачи RS232/485/422 в Ethernet
Интерфейс связи	RS232/485/422 x 1, порт Ethernet x 1
Источник питания	Винтовые клеммы постоянного тока 6-36 В или сетевой порт PoE
Защита изоляции	Изоляция питания, защита изоляции сигнала
Ethernet	PoE Ethernet порт, поддержка стандарта IEEE 802.3af, самоадаптирующийся интерфейс RJ45 10/100M, защита от перенапряжения 2 кВ
Последовательный порт	Изолированный RS232/485/422
Скорость передачи данных	300 ~ 115200 бит/с.
Бит четности	нет, нечетная четность, четность, метка, пробел
Биты данных	5 ~ 9 бит
Управление потоком	нет управления потоком
Протокол	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Метод настройки	Конфигурация ПК, веб-браузер, библиотека функций управления устройством
Метод связи	Прямая связь TCP/IP, режим виртуального последовательного порта
Режим работы	TCP-сервер, TCP-клиент (также сосуществуют TCP-сервер), UDP, многоадресная рассылка UDP
Рабочая температура	-40℃ ~ 85℃
Диапазон влажности	относительная влажность 5-95 %
Размеры (Д x Ш x В)	88,7 x 64,5 x 24,2 мм
