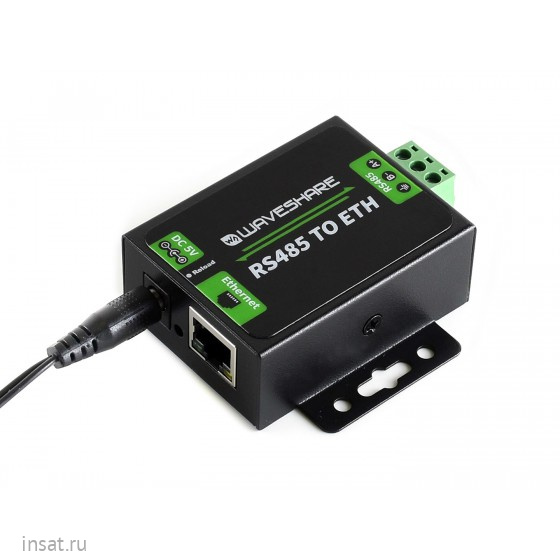

RS485 TO ETH (for EU) Waveshare

RS485 TO ETH (for EU)

Преобразователь интерфейса RS485 в Ethernet, высокоскоростной, с низким энергопотреблением, высокой стабильностью.

Особенности

- 32-разрядный процессор ARM серии M0, высокая скорость, высокая эффективность;
- Интерфейс Ethernet 10/100M Auto-MDI/MDIX, независимо от перекрестного или прямого кабеля;
- Настраиваемая скорость передачи данных (600 бит/с~230,4 кбит/с), поддержка пяти
режимов контрольного бита (Parity): None, Odd, Even, Mark, Space;
- Доступные режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент (поддерживает GET и POST);
- Настраивается через веб-страницу, AT-команды, последовательный протокол и сетевой протокол, обеспечивает протокол конфигурации, который можно интегрировать в ваше собственное программное обеспечение;
- Поддерживает настраиваемые пакеты heartbeat, чтобы убедиться, что соединение является правдивым, а также для активного получения данных датчиков;
- Поддерживает настраиваемые пакеты регистрации, автоматически передавая зарегистрированный пакет в качестве идентификатора после установления соединения, чтобы можно было различать разные устройства;
- Поддерживает настраиваемую веб-страницу, позволяет пользователю настраивать страницу конфигурации модуля;
- Поддерживает протокол, аналогичный RFC2217, позволяет обмениваться данными с устройствами, чьи настройки последовательного порта (скорость передачи данных, бит данных и т. д.) могут измениться;
- Механизм KeepAlive, обнаружение разрыва соединения, автоматическое переподключение;
- Поддерживает перезагрузку по таймауту (перезагрузка без данных), обеспечивает долговременное стабильное соединение, настраиваемое время перезагрузки;
- Поддерживает разрешение доменных имен DNS, настраиваемый DNS-сервер;
- Поддерживает DHCP, автоматически полученный IP-адрес или статический IP-адрес;
- Прошивка может быть обновлена через сеть;
- Восстановление заводских настроек с помощью программного и/или аппаратного обеспечения;
- Поставляется с MAC-адресом по умолчанию, который можно настроить.

Технические характеристики

• Ethernet:
  • Разъем: 4-контактный RJ45
  • Скорость передачи данных: 10/100 Мбит/с
  • Защита интерфейса: электромагнитная изоляция 1,5 кВ.
  • Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
  • Кэш TX: 6 Кбайт
  • Кэш приема: 4 Кбайт
• RS485:
  • Разъем: винтовой клеммный (A+, B-, GND)
  • Биты данных: 5 бит, 6 бит, 7 бит, 8 бит
  • Стоп-бит: 1, 2
  • Бит четности: Нет, Нечетный, Четный, Марка, Пробел
  • Скорость передачи данных: 600 бит/с ~ 230,4 кбит/с
  • Кэш приема: 800 байт
  • Аппаратное управление потоком: отсутствует
  • Защита интерфейса:
    • Защита от электростатического разряда 2 кВ
    • Регистры подтяжки/отключения RS485: 2,2 кОм
• Питание:
  • Источник питания: 5,0~7,0 В (рекомендуется 5 В)
  • Рабочий ток: 150 мА (при 5 В)
  • Потребляемая мощность: <1 Вт
  • Защита интерфейса: защита от обратной полярности, защита от электростатического разряда, защита от перенапряжения.
• Среда:
  • Рабочая температура: -25~75°C
  • Температура хранения: от -40 до 105°C

Тип конвертера	rs-485 в ethernet
Количество портов	1
Материал корпуса	Металл
Тип крепления	установка на плоскую поверхность
Тип разъемов	rs-485(клеммы)/ ethernet(rj45)
Гальваническая изоляция	Нет
Защита от импульсных помех	Есть
Вес, г	225
