USB TO 4CH RS485 Waveshare

USB TO 4CH RS485

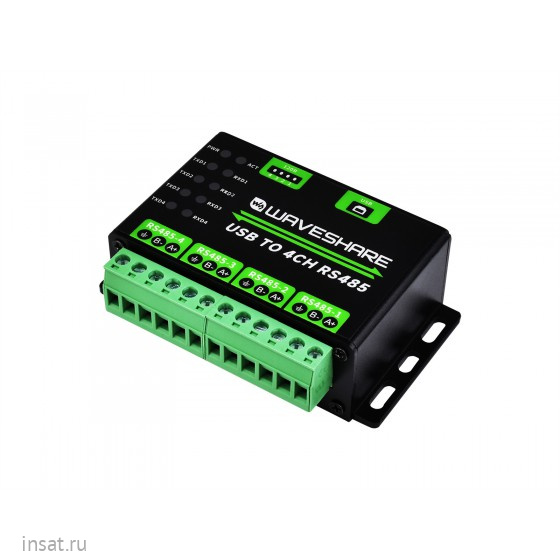

Промышленный преобразователь USB в 4 независимых канала RS485. Данный преобразователь предназначен для организации стабильной и защищенной связи между USB-портом компьютера и четырьмя устройствами с интерфейсом RS485.

Особенности:

- Чипы: В основе устройства используются микросхемы CH344L и SP485EEN.
- Защитные элементы: Для обеспечения безопасной работы в оборудовании установлен TVS-супрессор для подавления импульсных перенапряжений, самовосстанавливающийся предохранитель на 500 мА для защиты от перегрузки по току и элементы защиты от электростатического разряда (ESD).
- Терминальные резисторы: На плате находятся резисторы номиналом 120 Ом, которые можно включать или отключать с помощью DIP-переключателя для согласования линии связи.
- Индикация: Устройство имеет 10 светодиодных индикаторов для отображения питания (PWR), статуса (ACT) и передачи данных (TXD/RXD) для каждого из четырех каналов.

Применение:

Благодаря промышленному исполнению и надежной защите от помех, он подходит для использования в автоматизации, промышленных системах управления и других областях с повышенными требованиями.

Технические характеристики

Интерфейс USB	Тип разъема - USB-B. Рабочее напряжение - 5В. Длина кабеля - до 5 метров
Интерфейс RS485	Подключение через винтовые клеммы. Дальность связи - около 1200 метров на низкой скорости. Поддерживается топология «точка-многоточка» с подключением до 32 устройств на один канал (для 16 и более рекомендуется использовать повторители).
Условия эксплуатации	-40°C до +85°C Влажность от 5% до 95%.
Габариты	86.2 x 48 x 27.7 мм

Комплектация:
1 х Модуль (USB TO 4CH RS485)
1 х USB кабель (USB type A to type B cable ~1.2m)
