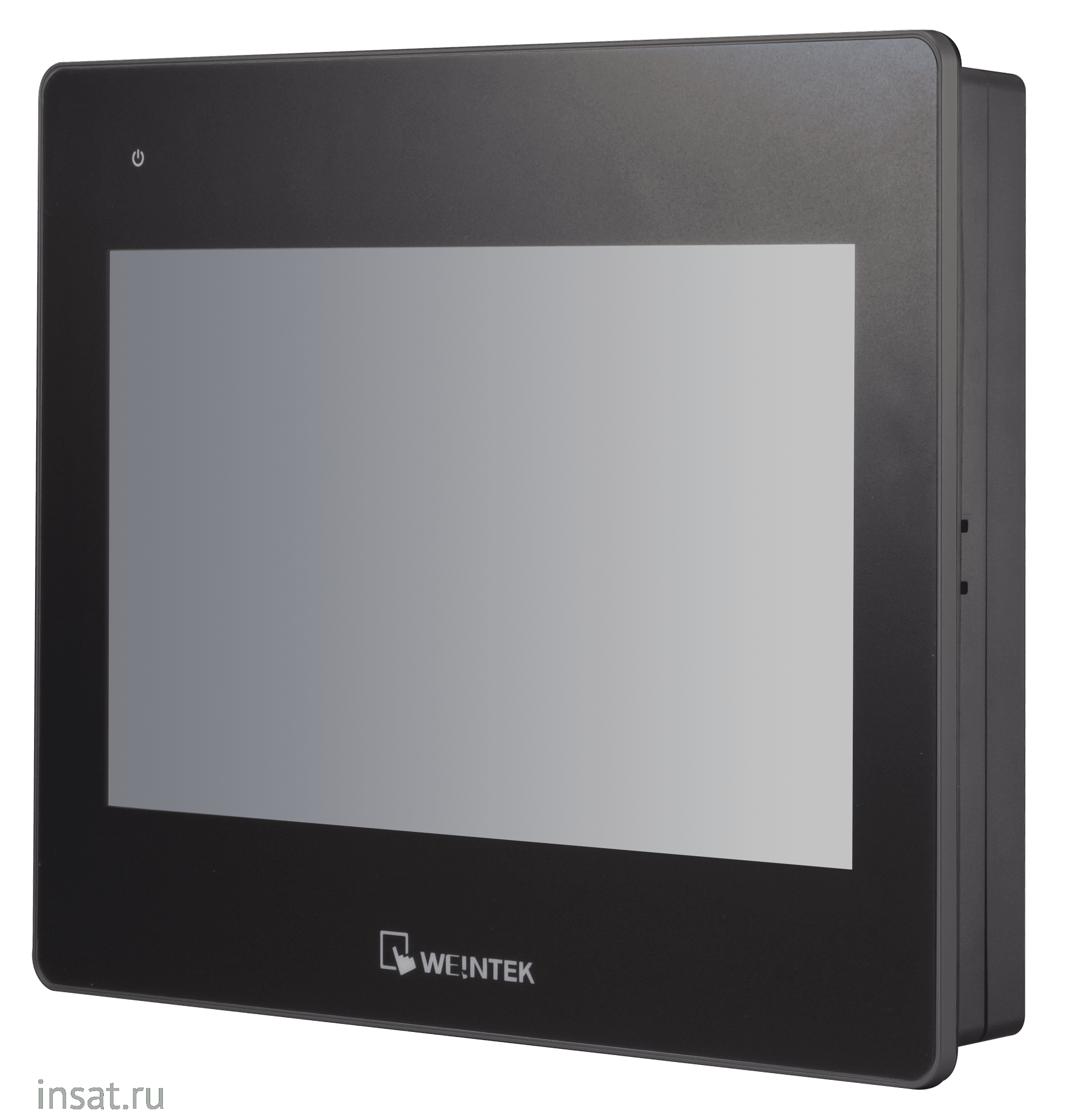

cMT2102X Weintek
cMT2102X
Weintek
| Производитель: | Weintek |
Номер по каталогу: 2086697
Производитель: Weintek
Цена:
По запросу
Описание: Панель оператора, 10.1" WVA TFT LCD дисплей, 4-х ядерный процессор, 4ГБ Flash, 1ГБ RAM 1xRS-485, 1xRS-232,1xRS-232\485 1xUSB 2.0, MPI 187.5K, 2x10\100 Base-T, 24VDC
0,00
RUB
- Техническое описание
- Документация
cMT2102X
Панель оператора системы Cloud HMI, дисплей 10.1" (1024x600), 3 COM-порта, 2 Ethernet-порта, 1 USB-порт, опциональный модуль расширения Wi-Fi M02 (не входит в комплект поставки)Технические характеристики
|
Дисплей
|
|
| Диагональ экрана | 10.1'' |
| Тип матрицы | WVA |
| Контрастность | 500:1 |
| Яркость экрана | 400 кд/кв.м |
| Угол обзора | 85/85/85/85 |
| Разрешение экрана | 1024 x 600 |
| Тип сенсора | Резистивный, 4-проводной |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
|
Интерфейсы
|
|
| USB | 1 x USB 2.0 Host |
| Аудиовыход | Зуммер |
| Последовательные порты |
Com1: RS-232 Com3: RS-232/RS-485 Com2: RS-485 |
| Ethernet | 2 x 10/100 BaseTx |
| Слот для SD-карты | Отсутствует |
| Wi-Fi | Опциональный модуль M02 |
| Шина CAN | Отсутствует |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
|
Требования к электропитанию
|
|
| Рабочее напряжение | 24 ± 20% В пост. |
| Потребление тока | 420 А |
| Разъем электропитания | Клемма |
| Развязка цепи питания | Есть |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Напряжение изоляции | 500 В пер. (1 мин.) |
|
Условия эксплуатации
|
|
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
|
Защита
|
|
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
|
Системные характеристики
|
|
| Операционная система | Проприетарная Linux-based OS |
| Процессор | 4-ядерный RISC |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Часы реального времени | Есть |
| Программное обеспечение | |
| Среда разработки визуализации | EasyBuilder Pro |
| Удаленный доступ |
FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер EasyAccess 2.0 (опционально) Dashboard (Опционально) |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Конструктивные свойства | |
| Материал корпуса | Пластик |
| Размер монтажного отверстия, мм | 260 х 202 |
| Размеры и вес | |
| Габаритные размеры, мм | 271 x 213 x 38 |
| Вес нетто, кг | 1.2 |
| Монтаж | |
| Монтаж |
VESA 75 Панельный |
|
Наличие международных сертификатов
|
|
| Сертификаты | CE, UL, RoHS |
| Гарантийный срок | |
| Гарантийный срок | 1 год |
| Комплект поставки | |
| Комплект поставки |
Устройство разъем питания монтажный комплект Инструкция по установке Зажим для USB и стяжка |
