MasterOPC Tunneler

  • Отображение каталога:

При построении сложных систем автоматизации, возможно создание распределенных систем - когда к OPC клиенту подключен один или несколько OPC серверов, расположенных на других компьютерах (рабочих станциях). Технология OPC позволяет решать данную задачу стандартными средствами - на обоих компьютерах нужно настроить DCOM по специальной инструкции. Однако, если компьютеры расположены  в разных локальных сетях, например, отделены друг от друга Интернетом, такая настройка может быть затруднительна, и требует использования технологий VPN.

Некоторые компании выпустили специальные программы для упрощения подключения удаленных OPC серверов через маршрутизируемые сети. Обычно их называют “туннели” или “мосты” (Tunneler, Bridge). Суть решения в следующем - на компьютере с ОРС сервером устанавливается первая часть туннеля - специализированный ОРС клиент, который опрашивает сервер и передает данные дальше по такому протоколу, который, в отличие от OPC, совместим с маршрутизируемыми сетями. На удаленном  компьютере устанавливается программа, которая принимает данные по этому протоколу и выдает их через OPC-интерфейсы так, что ОРС клиент на этом компьютере считает, что получает их от локального OPC сервера. Такая схема решает как проблему настройки DCOM, так и проблему безопасности передачи. Однако большинство компаний использует в таких продуктах собственные несовместимые между собой протоколы связи между обеими частями туннеля.
Отличие MasterOPC Tunneler в том, что в качестве промежуточного протокола используется стандарт OPC UA. Данные передаются в бинарном и зашифрованном виде -  такая схема дает ряд преимуществ:

  1. К серверной части моста могут подсоединяться не только собственные клиенты ИнСАТа, но и любые UA-клиенты. То есть она является конвертером OPC DA и HDA в OPC UA.

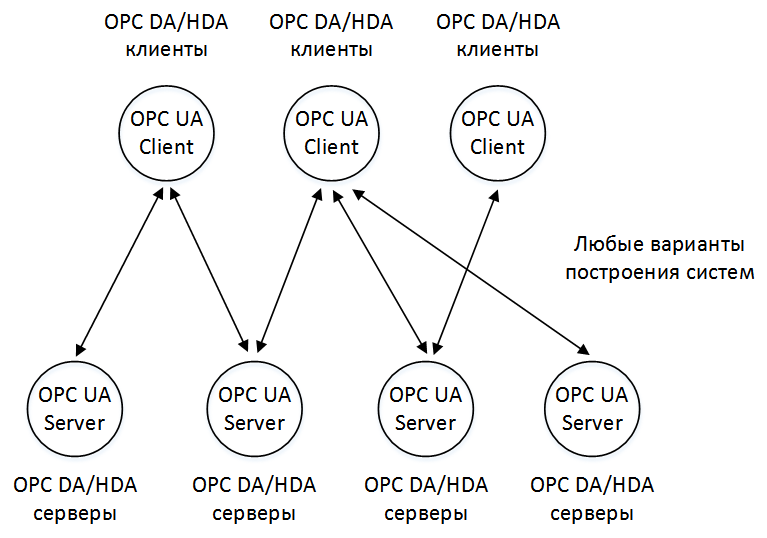

  2. Можно строить структуры распределенных систем с произвольным числом серверов и клиентов.

Кроме функций конвертации “классических” интерфейсов OPC в современный OPC UA в общую оболочку можно включать разработанные ИнСАТом или самим пользователем плагины, поддерживающие любые протоколы связи.
Для реализации туннеля необходимо использование двух MultiProtocol MasterOPC. На компьютер с целевыми OPC серверами устанавливается MultiProtocol MasterOPC с плагином OPC DA Client (или OPC DA+HDA Client), на компьютер с целевым OPC клиентом (SCADA системой) также устанавливается сервер Multi-Protocol MasterOPC, но с плагином OPC UA Client.


Каждый из плагинов тунеля приобретается отдельно, что позволяет гибко подобрать конфигурацию под конкретную задачу.


Скачать MultiProtocol MasterOPC сервер со всеми плагинами необходимыми для построения тунеля можно со страницы продукта. Наша компания, традиционно, предлагает бесплатную версию на 32 точки.

Раздел загрузки

Название

Описание

Размер

Скачать

Multi-Protocol MasterOPC server

Скачать бесплатную версию OPC сервера с поддержкой драйверов всех протоколов и с ограничением в 32 тега

30 Мб

Перейти на страницу продукта

Быстрый старт MasterOPC Tunneler

Быстрый старт по настройке Multi-Protocol MasterOPC сервера для работы в режиме туннеля.

2 Мб

Скачать



OPC DA Client

Плагин OPC DA клиента позволяет подключаться и производить сбор данных с OPC DA серверов

При использовании плагина OPC UA client, возможно создание туннеля - транслирование интерфейсов OPC DA через маршрутизируемую сеть или Интернет через без настройки DCOM и VPN благодаря использованию в качестве промежуточного звена OPC UA с передачей данных в бинарном и зашифрованном виде.

Также плагин может использовать в качестве шлюза для сбора данных с OPC DA серверов с последующей передачей OPC UA клиентам.



OPC UA Client

Плагин OPC UA клиента позволяет подключаться и производить сбор данных с OPC UA серверов.

При использовании на втором комлекте MultiProtocol MasterOPC плагина OPC DA Client, возможно создание туннеля - транслирование интерфейсов OPC DA через маршрутизируемую сеть или Интернет через без настройки DCOM и VPN благодаря использованию в качестве промежуточного звена OPC UA с передачей данных в бинарном и зашифрованном виде.

Также плагин можно использовать для получаения данных из OPC UA серверов, с последующей передачей по "классическому" OPC DA интерфейсу.
