ПДУ-И.1000.10.СL80 Овен
| Производитель: | Овен |
| Тип прибора (КИПиА): | Датчик уровня |
| Диапазон преобразования (L, мм): | 1000 |
| Штуцер: | CLAMP |
- Техническое описание
- Документация

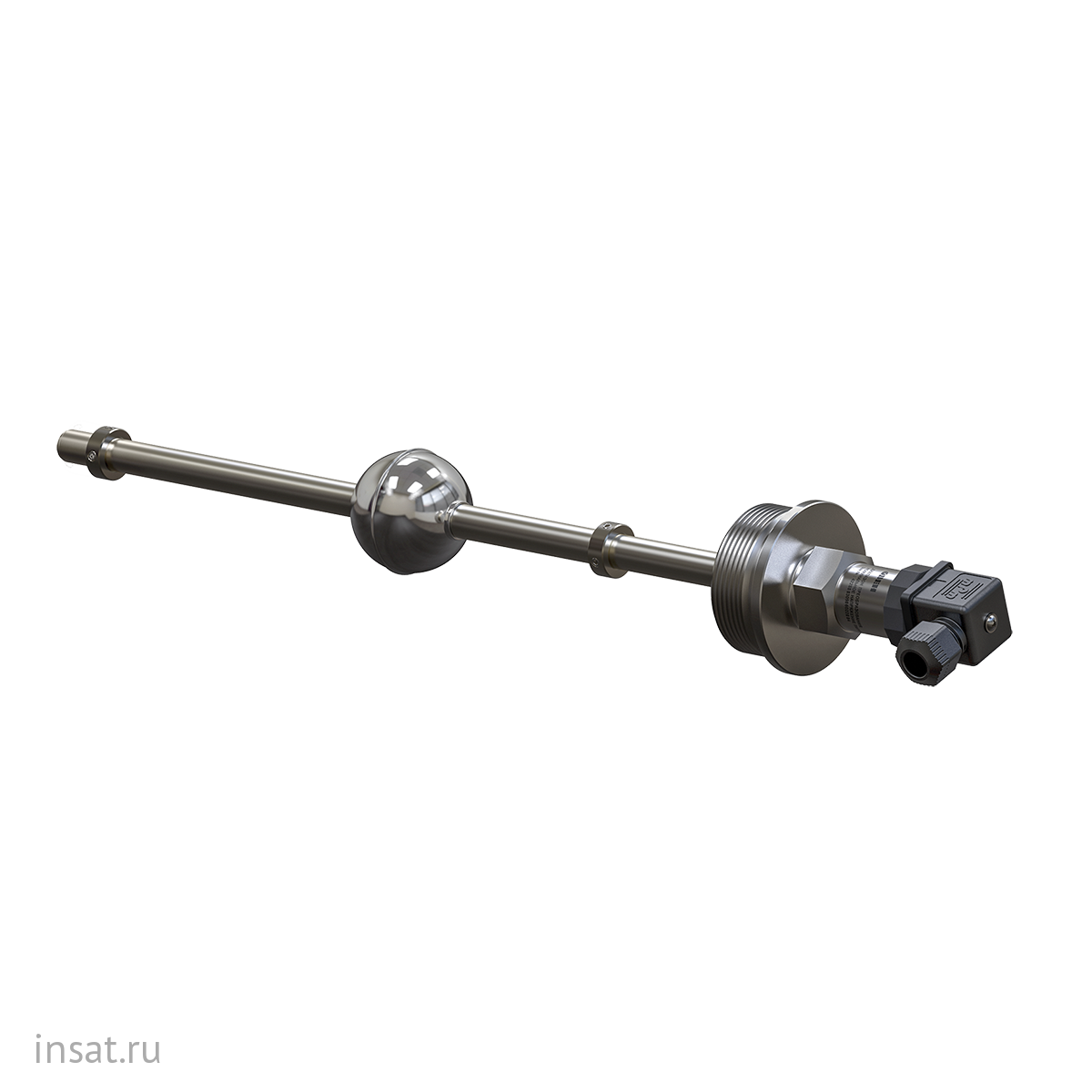

ОВЕН ПДУ-И.1000.10.СL80 - поплавковый датчик уровня с присоединением типа CLAMP в соответствии с DIN 32676. Диапазон преобразования 1000мм, дискретность преобразования 10мм, номинальный диаметр штуцера 80 мм.
Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316.
Особенности поплавковых датчиков уровня ОВЕН ПДУ-И
- Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: – 60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Самая низкая цена в сегменте подобной продукции.
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
Применение датчиков уровня ОВЕН ПДУ-И
Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Технические характеристики
|
Наименование параметра |
Значение |
|
Электрические параметры |
|
|
Схема подключения |
Двухпроводная |
|
Род питающего тока |
Постоянный |
|
Напряжение питания, В |
12…36 |
|
Выходной сигнал, мА |
4…20 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Сопротивление нагрузки, Ом, не более |
определяется по формуле: (U – 8)·50, |
|
Метрологические характеристики |
|
|
Диапазон преобразования уровня, мм |
от 0 до 250...4000 |
|
Дискретность преобразования уровня, мм |
5 или 10 |
|
Дополнительная погрешность преобразования от температуры, % на 10 °С, не более |
0,2 |
|
Конструктивные параметры |
|
|
Расположение оси крепежного отверстия датчика в резервуаре |
Вертикально |
|
Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением) |
G2 |
|
Размер «под ключ» (для датчика с резьбовым присоединением), мм |
36 |
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т и AISI 316 (поплавок) |
|
Степень защиты по ГОСТ 14254 |
IP65 |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С.
- Температура контролируемой среды от -60 до +125 °С.
- Давление контролируемой среды:
- не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
- не более 1 МПа для датчиков с присоединением CLAMP
- Плотность контролируемой среды не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Габаритные и присоединительные размеры
Документация по прибору
| Технические характеристики | |
|---|---|
| Тип прибора (КИПиА) | Датчик уровня |
| Диапазон преобразования (L, мм) | 1000 |
| Штуцер | CLAMP |
