CM-042.15.N80 KIPPRIBOR

CM-042.15.N80

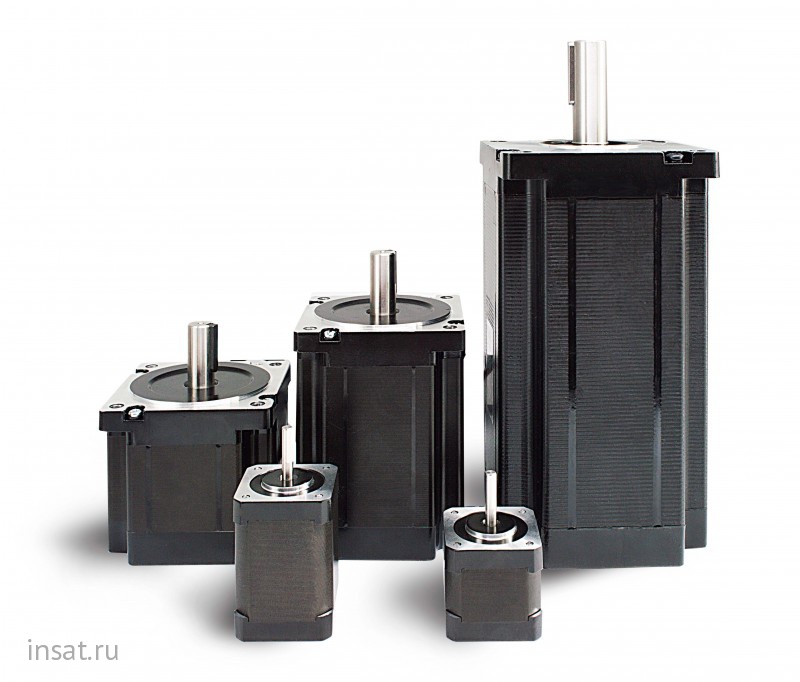

Шаговые двигатели KIPPRIBOR серии CM предназначены для приводов с прецизионным позиционированием. Обеспечивают высокие динамические характеристики. Точность позиционирования исполнительного механизма в приводе, использующем шаговый двигатель, обеспечивается конструкцией самого мотора и достигается без использования элементов обратной связи (например, датчиков положения или энкодеров).

Гибридные шаговые двигатели KIPPRIBOR серии СМ – синхронные бесщёточные электродвигатели. Угол поворота вала такого двигателя пропорционален числу импульсов управляющего сигнала.  Двигатели предназначены для установки в приводы порталов, манипуляторов, конвейеров, аппликаторов. Угловой шаг двигателей составляет 1,8°, а средствами управляющего драйвера может быть уменьшен до долей градуса.

Преимущества шаговых двигателей серии СМ:

• Модельный ряд включает двигатели, имеющие габарит от NEMA 8 до NEMA 51.
• Максимальный удерживающий момент от 0,03 до 45 Н·м (в зависимости от габарита).
• Используются новейшие конструктивные решения по оптимизации магнитной цепи, позволяющее при малых габаритных характеристиках получить больший крутящий момент.
• Высокое качество обработки деталей ротора позволяет минимизировать магнитные потери и значительно снизить степень нагрева двигателя.
• Входной контроль и качество применяемых материалов обеспечивают стабильную и надежную работу изготавливаемых двигателей.
• Крупномасштабные автоматизированные производственные линии и строгая система управления качеством обеспечивают постоянство партий выпускаемой продукции.
• Отсутствие необходимости в периодическом обслуживании в течение длительного периода эксплуатации.

Технические характеристики

Параметр

Габарит двигателя

СМ-020

СМ-028

СМ-035

СМ-042

СМ-057

СМ-060

СМ-086

СМ-110

СМ-130

Размер присоединительного фланца NEMA/мм

NEMA8/ 20х20 мм

NEMA11/ 28х28 мм

NEMA14/ 35х35 мм

NEMA17/ 42х42 мм

NEMA23/ 57х57 мм

NEMA24/ 60х60 мм

NEMA34/ 86х86 мм

NEMA42/ 110х110 мм

NEMA51/ 130х130 мм

Количество фаз

2

Угловой шаг

1,8°

Радиальное биение/осевой разбег вала

0,025/0,075 мм

Максимальная радиальная нагрузка (на расстоянии 10 мм от фланца)

30 Н

75 Н

90 Н

300 Н

500 Н

500 Н

Максимальная осевая нагрузка

Не более веса мотора

Тип электрического присоединения

Кабельный вывод

Разъем 5p

Сопротивление изоляции

≥100 МОм (500VDC)

Электрическая прочность изоляции

500VAC (1 мин)

Класс изоляции

B

IP

IP40

Максимальная рабочая температура двигателя

85°C

Температура эксплуатации, °C

-10…50°C

Относительная влажность воздуха, %

85%

Модификации шаговых двигателей серии СМ

Модификация	Номин. ток фазы, А	Сопрот. обмотки, Ом	Индуктивность обмотки, мГн	Макс. удерж. момент, Н*м	Момент инерции ротора, кг*см	Кол-во выводов, шт	Диаметр вала, мм	Длина двиг., мм	Масса двиг., кг	Рекомендуемая модель драйвера KIPPRIBOR
CM-020.06.N03	0,6	5,70	2,60	0,03	0,003	4	4	33	0,08	SMD-2O.17.16.R2
CM-020.06.N05	0,6	7,00	3,40	0,05	0,004	4	4	45	0,10
CM-028.12.N06	1,2	1,40	1,00	0,06	0,009	4	5	32	0,11
CM-028.12.N10	1,2	1,80	1,60	0,10	0,013	4	5	41	0,16
CM-028.12.N13	1,2	2,20	2,30	0,13	0,018	4	5	52	0,20
CM-035.12.N15	2,0	0,80	1,30	0,15	0,019	4	5	35	0,21	SMD-2O.24.40 SMD-2O.24.40.IO SMD-2O.24.40.IR SMD-2O.24.40.2IR
CM-035.20.N40	2,0	1,20	1,90	0,40	0,026	4	5	48	0,27
CM-042.15.N40	1,5	2,30	4,30	0,40	0,054	4	5	40	0,29
CM-042.15.N60	1,5	0,90	1,60	0,60	0,072	4	5	47	0,37
CM-042.15.N80	1,5	1,00	2,40	0,80	0,110	4	5	60	0,50
CM-057.30.1N2	3,0	0,60	1,40	1,20	0,300	4	8	55	0,72
CM-057.40.2N2	4,0	0,34	1,74	2,20	0,500	4	8	76	1,10	SMD-2O.34.60
CM-057.50.3N1	5,0	0,26	1,18	3,10	0,840	4	8	86	1,38
CM-060.50.2N2	5,0	0,33	1,05	2,20	0,490	4	8	69	1,02
CM-060.50.3N0	5,0	0,46	2,00	3,00	0,690	4	8	86	1,34
CM-086.60.4N5	6,0	0,43	2,95	4,50	1,400	4	14	77	2,50
CM-086.60.8N5	6,0	0,53	4,25	8,50	2,700	4	14	113	4,00
CM-086.60.12N	6,0	0,75	5,30	12,0	2,940	4	14	128	4,40
CM-110.60.12N	6,0	0,53	6,50	12,0	7,200	4	19	115	6,00	SMD-2O.42.60.TT
CM-110.65.20N	6,5	0,80	15,00	20,0	10,900	4	19	150	9,20
CM-110.60.28N	6,0	1,20	22,00	28,0	16,200	4	19	201	12,54
CM-130.70.45N	7,0	0,66	9,00	45,0	22,900	4	19	281	22,00	SMD-2O.51.70.R2
