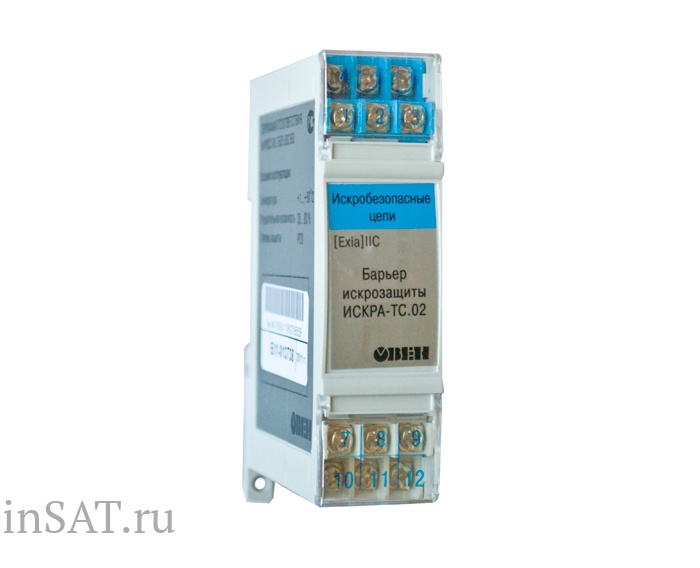

ИСКРА-ТС.02 Овен

Номер по каталогу: 6013 Производитель: Овен Цена: По запросу

Запросить Добавить в сравнение Перейти к сравнению

Описание: Барьер искрозащиты тип ТС, для подключения датчиков типа ТСМ/ТСП, сертификат [Exia]IIC
Оборудование снято с производства! Замена ИСКРА-ТС.03

Техническое описание
Документация

Функциональные возможности

ОГРАНИЧЕНИЕ НАПРЯЖЕНИЯ И ТОКА В ЦЕПИ до искробезопасных значений при воздействии на барьер напряжения до 250 В

БАРЬЕРЫ ИМЕЮТ ИКРОБЕЗОПАСНЫЕ ЦЕПИ УРОВНЯ «ia» (особовзрывобезопасные)

ПРИГОДНЫ ДЛЯ НАИБОЛЕЕ ВЗРЫВООПАСНЫХ НЕРУДНИЧНЫХ СРЕД, например – водород, ацетилен (группа IIC)

ВЫСОКАЯ НАДЕЖНОСТЬ ВЗРЫВОЗАЩИТЫ, обеспеченная схемным решением:

– троирование полупроводниковых элементов, ограничивающих напряжение;

– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения

Барьеры ИСКРА выпускаются в трех модификациях для различных типов датчиков

ИСКРА-АТ.02 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:

Широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В)

Выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей

Не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах

ИСКРА-ТП.02 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:

Возможность работы с источниками напряжения до 6 В

ИСКРА-ТС.02 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:

Низкая погрешность барьера ИСКРА-ТС.02 (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей

Малое переходное сопротивление ИСКРА-ТС.02 «кабель-барьер», обеспеченное соединением проводов «под винт»

Скачать доументацию на барьеры ОВЕН ИСКРА ИСКРА-ТС.02
