ПД100И-ДИВ0,9-121-0,25 Овен
| Производитель: | Овен |
| Тип прибора (КИПиА): | Преобразователь давления |
| Тип измеряемого давления: | ДИВ – избыточное-вакуумметрическое |
| Штуцер: | G1/2 торцевая мембрана |
| Класс точности: | 0,25 |
- Техническое описание
- Документация

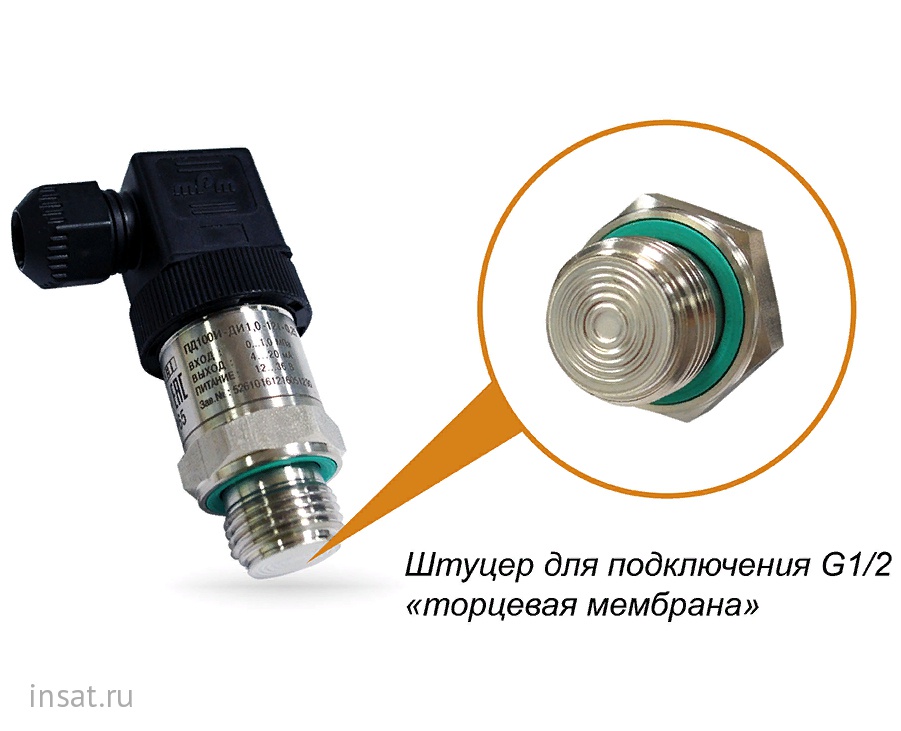

ПД100И модель 121 - датчик давления для вязких, загрязнённых сред.
Датчики давления ПД100И модели 121 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.Датчики давления ПД100И модели 121 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор.
Датчики ПД100И модели 121 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п.
Основные характеристики ПД100И-121
- Измеряемые давления:
- избыточное (ДИ);
- вакуумметрическое (ДВ);
- избыточно-вакуумметрическое (ДИВ).
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Степень защиты корпуса и электроразъема преобразователя – IP65.
- Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Отличительные особенности моделей ПД100И-121
|
Наименование |
Модель 121 |
|
Минимальный / максимальный верхний предел измерений |
0,01 / 2,5 МПа |
|
Тип присоединения |
«Торцевая мембрана» без уплотнения |
|
Резьба штуцера |
G1/2 |
|
Основная приведенная погрешность |
0,25 % ВПИ 0,5 % ВПИ |
Технические характеристики ПД100И-121
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
|
Основная приведенная погрешность |
0,25; 0,5% ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | ПД100 – 2 года, ПД100И – 4 / 5 лет |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
|
Штуцер для подключения |
G1/2 «торцевая мембрана» |
| Тип электрического соединителя | EN175301-803 форма А |
|
Габаритный размер (по высоте) |
не более 92 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Схема подключения ПД100И-121
Габаритные размеры ПД100И-121
| Технические характеристики | |
|---|---|
| Тип прибора (КИПиА) | Преобразователь давления |
| Тип измеряемого давления | ДИВ – избыточное-вакуумметрическое |
| Штуцер | G1/2 торцевая мембрана |
| Класс точности | 0,25 |
