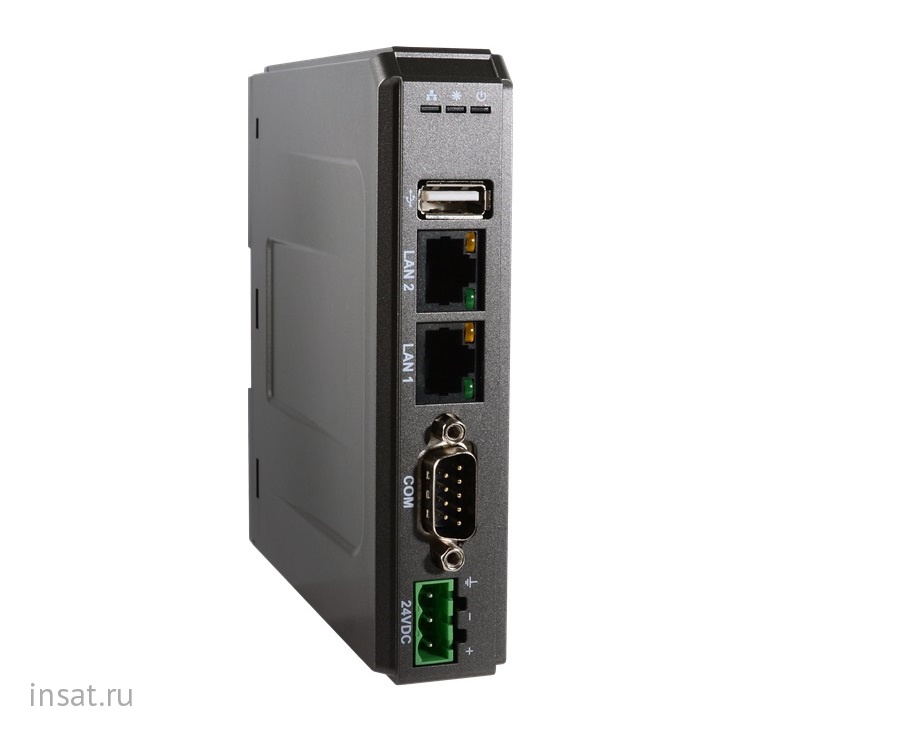

cMT-HDMI Weintek

Устройства серии cMT относятся к классу "облачных" панелей оператора - Cloud HMI. В таких решениях дисплей не привязан непосредственно к процессорному блоку панели, а может быть мобильным или удаленным. В качестве устройства визуализации может выступать сетевой компьютер, мобильная панель оператора или планшет на базе iOS / Android / Windows, а связь с процессорным блоком осуществляется по Ethernet или Wi-Fi.

Основные характеристики

• Через HDMI можно подключаться к экранам любого размера

• EasyBuilderPro,  EasyLauncher, cMT Viewer
• Поддержка Modbus
• OPC UA Сервер(опционально)/клиент

• 2xCOM, 2-порта Ethernet, USB host

• Удаленный доступ по VNC, FTP, EasyAccess

• Загрузка проекта: с ПК по Ethernet, с флеш-накопителя

• Поддержка MQTT

• Тонкий корпус — 29.8 мм


Технические характеристики панели cMT-HDMI

Параметры

Процессор	32 bits RISC Cortex-A9 1GHz
ОЗУ	1000 Мб
Flash ( встроенный )	4000 Мб
RTC ( часы реального времени )	Есть

Интерфейсы

Ethernet	LAN 1: 10/100/1000 Base-T x 1 ; LAN 2: 10/100 Base-T x 1
Последовательный интерфейс	COM1: RS-232; COM2: RS-485 2W/4W; COM3: RS-485 2W;
USB хост	USB 2.0 x 1
USB клиент	Нет
CAN BUS	Нет
Видеовход	Нет
HDMI порт	1920x1080 (настраивается)
Слот карт памяти	Нет
AV вход	Нет
Поддержка OPC UA	OPC UA Сервер(опционально)/клиент
Поддержка MQTT	Есть
Поддержка Modbus	RTU, ASCII, Master, Slave, TCP/IP
Поддержка MPI	187,5 K

Конструкция

Материал корпуса	Пластик
Степерь защиты лицевой панели	IP20
Защитное покрытие печатной платы	Есть
Охлаждение	безвентиляторное
Крепление	монтаж на 35 мм DIN рейку
Вес (нетто)	0.24 кг

ПO

ПО для разработки проектов	EasyBuilderPro,  EasyLauncher, cMT Viewer
Максимальное количество экранов в проекте	1999
Драйвера USB (для загрузки проекта с ПК в панель )	устанавливаются при установке EasyBuilderPro,  EasyLauncher, cMT Viewer
Драйвера для работы с контроллерами	уже установлены в панели
Возможность сохранения архивов данных	память панели, флеш-накопитель
Способы загрузки проекта в панель	с ПК по Ethernet, с флеш-накопителя
Максимальный размер проекта	64 Мб
Объем памяти для сохранения архивов в панели	64 Мб
Лимит для сохранения архивов в панели	40 объектов выборки данных, 10000 записей в каждом
Возможность создания пользовательских протоколов	Есть
Удаленный доступ к панели	FTP(архивы, рецепты, журнал событий), VNC (удаленная работа), EasyAccess (удаленная работа, загрузка проекта )
Ftp доступ к памяти панели	Есть
Ftp доступ к SD карте и флешке	Есть
Операционная система	возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro,  EasyLauncher, cMT Viewer

Эксплуатация и хранение

Рабочая температура	0 ~ 50 ℃
Потребляемый ток	1250mA@12VDC; 550mA@24VDCА
Напряжение питания	10.5~28 В DC
Развязка по питанию	Есть
Пробивная прочность корпуса	500 В AC (1 мин.)
Cопротивления изоляции	Более 50 мOM при 500 В DC
Виброустойчивость	10 на 25 Гц (ускорение 2G в трех измерениях в течение 30 мин)
Влажность при хранении и эксплуатации	10%~90% (без конденсата)
Сертификаты	CE

Технические характеристики
Серия	Weintek CloudHMI
Рабочая температура	0°C ~ +50°C
Материал корпуса	Пластик
Процессор	ARM Cortex A9TM
