Мх110 (МВ110, МУ110, МК110, МЭ110)

Позиций на странице:
Производитель
ЦЕНА,
Протокол передачи данных
DI (дискретный ввод)
DO (дискретный вывод)
АО (аналоговый вывод)
AI (аналоговый ввод)
Счетчики

ОВЕН Мх110 – хорошо зарекомендовавшая себя линейка модулей ввода/вывода с интерфейсом RS-485, включающая в себя модули дискретного и аналогового ввода и вывода, а также специализированные решения для измерения параметров электрической сети и сигналов с тензометрических датчиков.

Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера могут выступать программируемые логические контроллеры, ПК с установленной SCADA-системой или панели оператора.


Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Максимальное количество модулей на одной линии

до 32 шт. (может быть увеличено с помощью повторителей интерфейса, например, ОВЕН АС5)

Максимальная длина линии связи

1200 м

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Готовые примеры схем подключения, условных графических обозначений по ЕСКД и СПДС, 3D-модели и габаритные чертежи.
  • Съемные клеммники с невыпадающими винтами.
  • Универсальное питание (=24 В или ~230 В)*.
  • Автоматическое определение протокола*.
  • Обновление встроенного программного обеспечения по RS-485.
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

*Не для всех модификаций


Конфигурирование


Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Фото
Модель
Цена
МВ110-24.32ДН
Производитель: Овен
32 канала дискретного ввода, типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа, частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс, счетчик импульсов для каждого канала, 18..29В постоянного тока (номинальное напряжение 24В)
8 160.00 q
Купить
МВ110-220.32ДН
Производитель: Овен
32 канала дискретного ввода, типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа, частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс, счетчик импульсов для каждого канала, 90..264В переменного тока (номинальное напряжение 220В) частотой 47..63Гц
8 160.00 q
Купить
МУ110-24.32Р
Производитель: Овен
32 канала дискретного вывода, 18...29 В постоянного тока (номинальное напряжение 24 В), групповая развязка, типы выходных элементов: Р – э / м реле 3 А ~250 В или =30 В, возможность выдачи ШИМ-сигнала с любого выхода
13 920.00 q
Купить

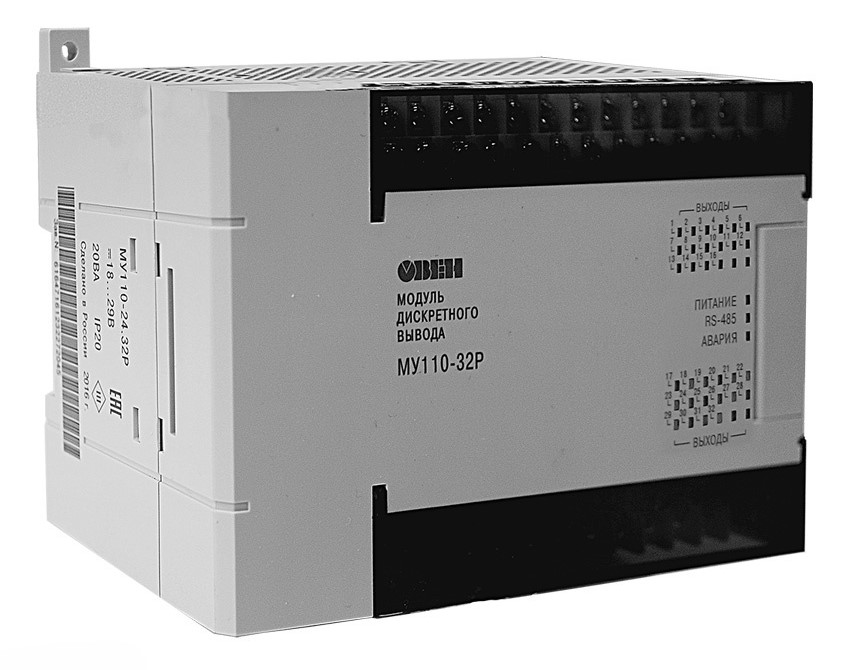

МУ110-220.32Р
Производитель: Овен
32 канала дискретного вывода, 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц, групповая развязка, типы выходных элементов: Р – э / м реле 3 А ~250 В или =30 В, возможность выдачи ШИМ-сигнала с любого выхода
13 920.00 q
Купить
МЭ110-220.3М
Производитель: Овен
Модуль ввода параметров электрической сети, для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
9 420.00 q
Купить
МК110-4К.4Р, МК110-220.4К.4Р
Производитель: Овен
4 канала дискретного ввода от кондуктометрических датчиков уровня, 4 канала дискретного вывода (электромагнитное реле на 5А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного тока.
5 760.00 q
Купить
МК110-4ДН.4ТР, МК110-220.4ДН.4ТР
Производитель: Овен
4 канала дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) с групповой гальванической развязкой, 4 канала дискретного вывода (твердотельное реле на 1А и 250 В переменного тока). Питание 220 В переменного.
По запросу
МК110-4ДН.4Р, МК110-220.4ДН.4Р
Производитель: Овен
4 канала дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) с групповой гальванической развязкой, 4 канала дискретного вывода (электромагнитное реле на 4А и 250 В переменного или 24 В постоянного тока). Питание 220 В переменного.
5 760.00 q
Купить
МВ110-4ТД, МВ110-224.4ТД
Производитель: Овен
4 канала аналогового ввода сигналов от тензодатчиков. Питание 220 переменного или 24 В постоянного тока.
12 600.00 q
Купить
МВ110-1ТД, МВ110-224.1ТД
Производитель: Овен
1 канал аналогового ввода сигналов от тензодатчиков. Питание 220 переменного или 24 В постоянного тока.
6 360.00 q
Купить
МВ110-8А, МВ110-224.8А
Производитель: Овен
8 универсальных каналов аналогового ввода: 4(0)-20 мА, -50 - + 50 мВ,  0-1В, 0-5 В, 0-10В, сигналы от термопар и термометров сопротивления. Питание 220 переменного или 24 В постоянного тока.
7 080.00 q
Купить
МВ110-2АС, МВ110-224.2АС
Производитель: Овен
2 канала скоростного аналогового ввода (до 200 выборок в секунду): 4(0)-20 мА, 0-5 мА, 0-10В. Питание 220 переменного или 24 В постоянного тока.
5 520.00 q
Купить
МК110-8Д.4Р, МК110-224.8Д.4Р
Производитель: Овен
8 каналов дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) без гальванической развязки, 4 канала дискретного вывода (электромагнитное реле на 4А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
6 600.00 q
Купить
МК110-8ДН.4Р, МК110-224.8ДН.4Р
Производитель: Овен
8 каналов дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) с групповой гальванической развязкой, 4 канала дискретного вывода (электромагнитное реле на 4А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
6 600.00 q
Купить
МУ110-6У, МУ110-224.6У
Производитель: Овен
6 каналов аналогового вывода 0-10 В. Питание 220 переменного или 24 В постоянного тока.
9 180.00 q
Купить
МУ110-8И, МУ110-224.8И
Производитель: Овен
8 каналов аналогового вывода 4-20 мА. Питание 220 переменного или 24 В постоянного тока.
9 660.00 q
Купить
МУ110-16К, МУ110-224.16К
Производитель: Овен
16 каналов дискретного вывода (открытый коллектор, групповая развязка, 400мА, 60 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
8 580.00 q
Купить
МУ110-16Р, МУ110-224.16Р
Производитель: Овен
16 каналов дискретного вывода (электромагнитное реле на 3А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
8 580.00 q
Купить
МУ110-8К, МУ110-224.8К
Производитель: Овен
8 каналов дискретного вывода (открытый коллектор, групповая развязка, 400мА, =60 В.). Питание 220 переменного или 24 В постоянного тока.
5 580.00 q
Купить
МУ110-8Р, МУ110-224.8Р
Производитель: Овен
8 каналов дискретного вывода (электромагнитное реле на 4А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
5 580.00 q
Купить
МВ110-8ДФ, МВ110-224.8ДФ
Производитель: Овен
8 каналов дискретного ввода (220 В постоянного или переменного тока) с поканальной гальванической развязкой. Питание 220 переменного или 24 В постоянного тока.
5 400.00 q
Купить
МВ110-16Д, МВ110-224.16Д
Производитель: Овен
16 каналов дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) без гальванической развязки. Питание 220 переменного или 24 В постоянного тока.
5 400.00 q
Купить
МВ110-16ДН, МВ110-224.16ДН
Производитель: Овен
16 каналов дискретного ввода (24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа) с групповой гальванической развязкой. Питание 220 переменного или 24 В постоянного тока.
5 400.00 q
Купить
МВ110-1ВИ2, МВ110-224.1ВИ2
Производитель: Овен
1 канал аналогового ввода сигналов взаимной индукции 0 - 10 мГн и 1 канал дискретного вывода. Питание 220 переменного или 24 В постоянного тока.
По запросу
МВ110-1ВИ, МВ110-1ВИ1, МВ110-224.1ВИ1
Производитель: Овен
1 канал аналогового ввода сигналов взаимной индукции -10 - + 10 мГн и один канал дискретного вывода. Питание 220 переменного или 24 В постоянного тока.
По запросу
МВ110-2А, МВ110-224.2А
Производитель: Овен
2 универсальных канала аналоговоых входа: 4(0)-20 мА, -50 - + 50 мВ,  0-1В, 0-5 В, 0-10В, сигналы от термопар и термометров сопротивления. Питание 220 переменного или 24 В постоянного тока.
5 160.00 q
Купить
МВ110-8АС, МВ110-24.8АС
Производитель: Овен
8 каналов  аналогового ввода 4(0)-20 мА или 0-5(10) В. Питание 24 В постоянного тока
7 800.00 q
Купить
МВ110-8АС, МВ110-220.8АС
Производитель: Овен
8 каналов  аналогового ввода 4(0)-20 мА или 0-5(10) В. Питание 220 В переменного тока
7 800.00 q
Купить
