ПД100И-ДИВ0,003-881-1,0 Овен

ПД100И модели 8х1 датчики давления для котельных и вентиляции

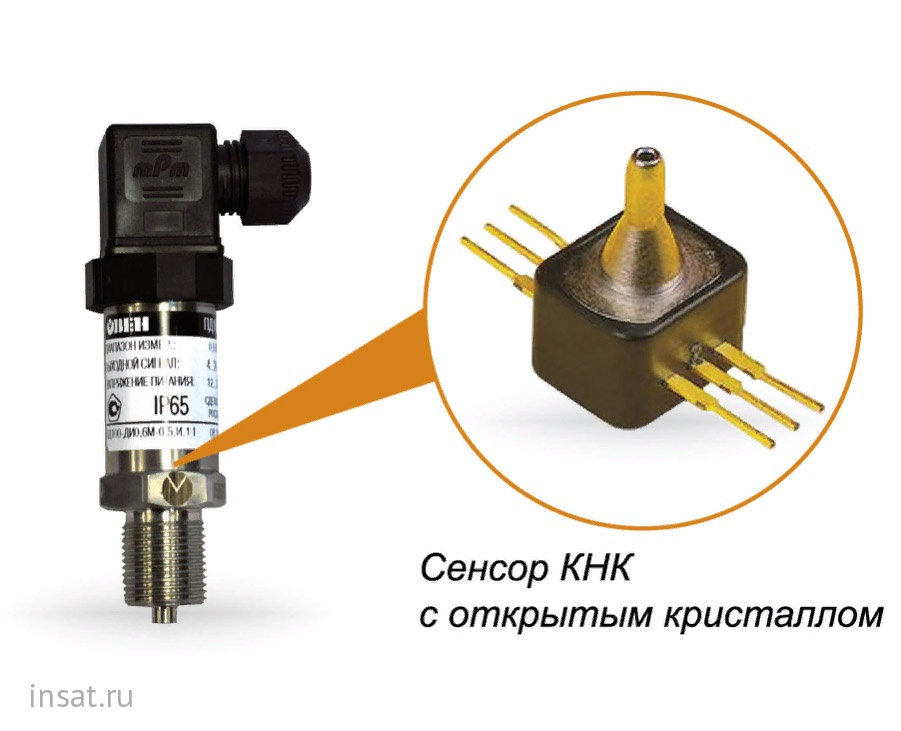

Датчики давления ОВЕН ПД100И моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели измеряют низкие давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

• измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
• преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
• верхний предел измеряемого давления (ВПИ) – от 0,2 кПа до 100,0 кПа.
• перегрузочная способность – не менее 400 % ВПИ.
• основная приведенная погрешность – 1,5; 1,0; 0,5; 0,25 % ВПИ.
• степень защиты корпуса и электроразъема преобразователя – IP65.
• помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,0; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–20…+85 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–20…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95 мм
Перегрузочная способность	не менее 400% от ВПИ
Предельное давление перегрузки	не менее 700% от ВПИ

Схема подключения

Габаритные размеры

Технические характеристики
Тип прибора (КИПиА)	Преобразователь давления
Тип измеряемого давления	ДИВ – избыточное-вакуумметрическое
Штуцер	G1/4
Класс точности	1,0
