Обойма нашего Multi-Protocol MasterOPC сервера пополнилась еще двумя плагинами – поддержаны счетчики Милур и Энергомера. Подробнее о них в данной статье.

В 2014 году на рынок энергоучета вышла новая российская компания – Милиандр, выпустившая линейку одно- и трехфазных счетчиков Милур. Однако называть компанию новичком будет не совсем корректно – уже более 10 лет она специализируется на производстве микросхем и электронной аппаратуры. Поэтому отличительной особенностью данных счетчиков является ARM процессор собственного производства. Кроме того, счетчики отличаются компактным конструктивом (корпус стандарта DIN D9), пониженным энергопотреблением, встроенным реле управления нагрузкой, встроенными интерфейсами RS-485, PLC и ZigBee. Счетчики позволяют вести учет активной, реактивной и полной мощности, напряжения, тока, частоты, поддерживают многотарифный учет, ведение профиля мощности и формирование журналов сообщений.
Наша компания решила разработать OPC сервер для трехфазных моделей счетчиков – Милур 304 и Милур 305. OPC сервер был реализован как плагин для Multi-Protocol MasterOPC сервера, что позволяет предоставлять данные SCADA системам по интерфейсам OPC DA, HDA, а также по новому стандарту OPC UA. Плагин поддерживает опрос счетчиков по GSM, RS-485, а также через конвертеры Ethernet-COM.

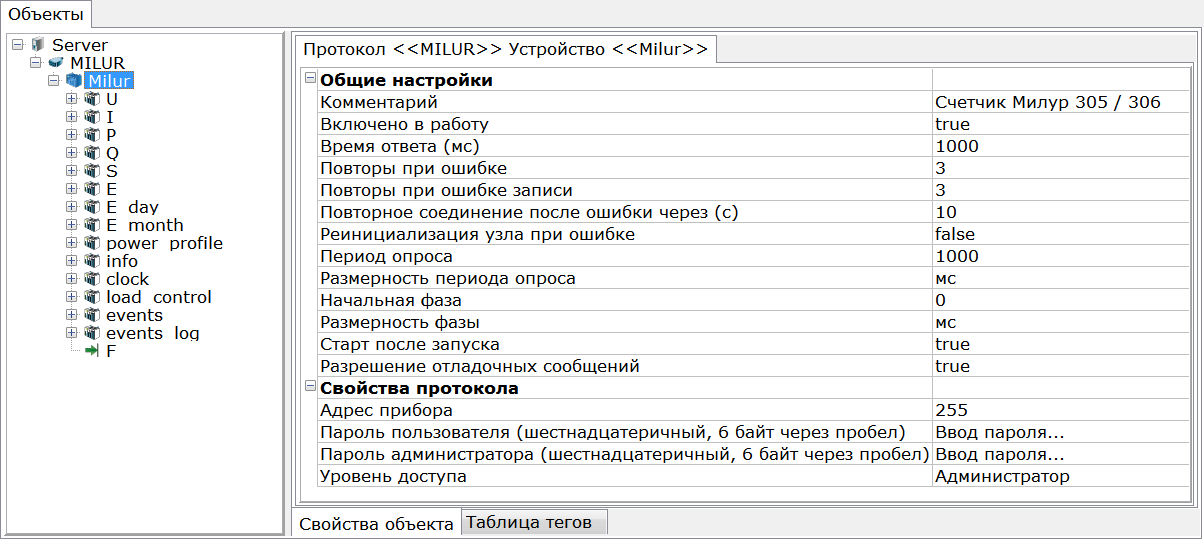

Конфигурирование плагина Multi-Protocol MasterOPC для работы со счетчиками Милур, аналогично настройке других подобных плагинов - через контекстное меню добавляется протокол, и выбирается интерфейс соединения – COM (RS-485 или GSM модем) и TCP/IP (конвертеры Ethernet-COM), а затем в протокол добавляется устройство.
Устройство содержит 14 подустройств – общая информация о счетчике, групп для опроса параметров сети (напряжение, ток, мощность, частота), накопленной энергии по 8 тарифам, посуточный и помесячный архив срезов энергии, профиль мощности, контроль нагрузки (позволяет настроить включение и отключение нагрузки через встроенное реле счетчика), журналы событий (как текущие, так и архивные). Такой набор параметров позволяет применять OPC сервер в любых типах систем учета электроэнергии. Каждую группу можно удалить из конфигурации, тем самым выключив не нужные теги из опроса, а также задать независимый цикл опроса.
Узнать больше и ознакомится с плагином для счетчика Милур можно на странице продукта:
/products/?category=2337
Второй герой нашей статьи – счетчик Энергомера, известен уже давно. Его производитель – концерн «Энергомера», это мощное производственное объединение, охватывающее самые разные отрасли – производство компонентов для солнечной энергетики, синтетических сапфировых стекол (концерн является поставщиком стекол для Apple Watch), и, разумеется, электротехнического оборудования. Около трети электросчетчиков, устанавливаемых в России, выпускаются на электротехнических заводах «Энергомера».
Ранее мы уже выпускали OPC сервер для счетчика СЕ301. Но после выхода Multi-Protocol MasterOPC сервера, мы решили больше не сопровождать ОРС сервер Энергомера как отдельный продукт и разработать плагин к нашему модульному OPC серверу – это позволяет унифицировать его с другими продуктами, и упрощает его сопровождение и модернизацию.
Новый ОРС сервер поддерживает 4 счетчика компании Энергомера – СЕ301, СЕ303, СЕ304 и ЦЭ6850. Поддерживается опрос как текущих данных представляемых по стандарту OPC DA, так и архивных данных представляемых по OPC HDA, и, разумеется, представление данных по OPC UA.

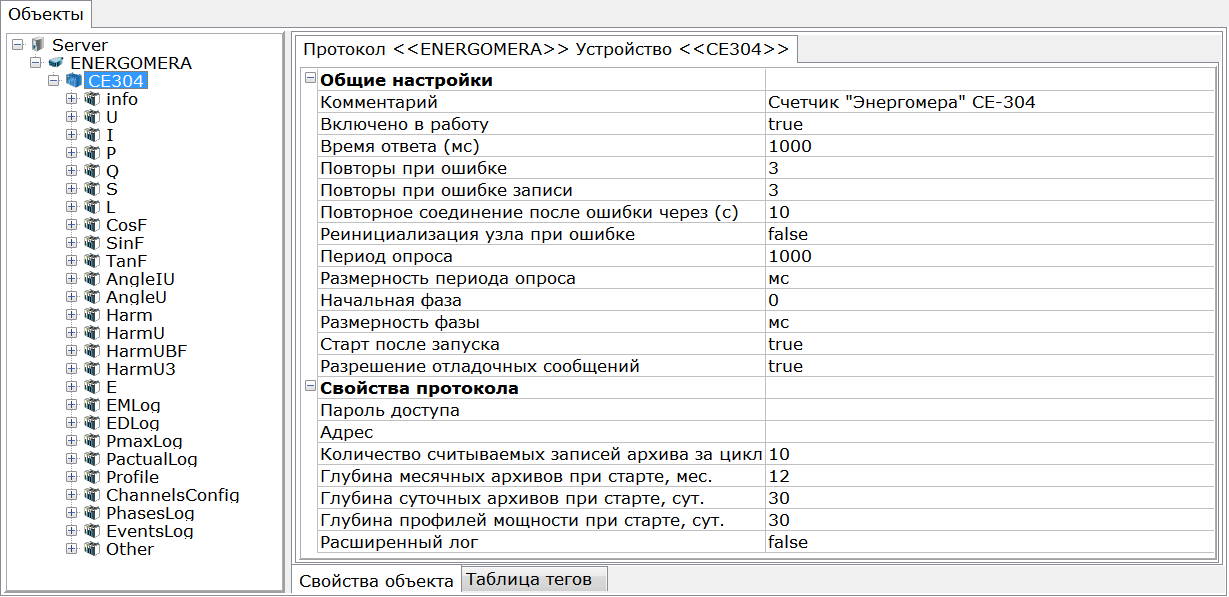

Конфигурирование плагина осуществляется стандартным образом – добавляется протокол, в него добавляется нужное устройство, содержащее набор подустройств с тегами.
Поддерживается опрос 44 групп параметров (количество зависит от модели счетчика) – общая информация о счетчике, действующие параметры сети, накопленные значения энергий и потерь, настраиваемые профили мощности, срезы энергий на различные моменты времени, журналы событий, теги управления нагрузкой. Количество и состав групп в каждом устройстве варьируется в зависимости от выбранной модели счетчика. Узнать больше и ознакомится с плагином для счетчиков Энергомера можно на странице продукта:
/products/?category=2339
Скачать Multi-Protocol MasterOPC сервер с поддержкой новых плагинов Милур и Энергомера можно со страницы:
/products/?category=1271
